1．定时器工作方式寄存器TMOD和控制寄存器TCON

   80C51定时／计数器是可编程的，AVRM0603C120MT101N其编程操作通过两个特殊功能寄存器TCON和TMOD的状态设置来实现。

   (1)工作方式寄存器TMOD。工作方式寄存器TMOD用来确定定时／计数器的工作方于Tl，其字节地址为89H，格式如表6-7所示。

   表6-7工作方式寄存器的格式

   各位功能如下。

   ①Ml和MO：工作方式选择位。由Ml和MO组合可以定义4种工作方式，如表6-8所示。

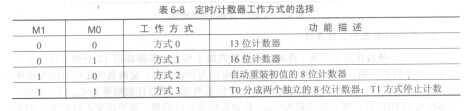

   表6-8定时／计数器工作方式的选择

   ②C/T：计数／定时方式选择位。

   当C/T =0时，为定时器方式，对片内机器周期脉冲计数，用作定时器。

   当C/T =1时，为计数器方式，对外部事件脉冲计数，负跳变脉冲有效。

   ⑧GATE:门控位。

   当GATE=O时，只要控制位TRO或TR1置1，即可启动相应定时器开始工作。

   当GATE=1时，除需要将TRO或TR1置1外，还需要使引脚INTO (P3.2)或INTl (P3.3)为高电平，才能启动相应的定时器开始工作。

   (2)定时／计数器控制寄存器TCON。控制寄存器TCON的作用是控制定时器的启动和停止，同时标志定时器的溢出和中断情况。其RAM字节地址是88H．格式和功能已在前面讲述。
