我更喜欢只使用一个接地平面，并且把PCB分区成数字和模拟部分的方法。模T62-1-150-150-0.16-0拟信号必须只布设在板（在所有层上）的模拟区，数字信号必须只布设在板（在所有层上）的数字区。如果处理得当，数字返回电流不会流入接地平面的模拟区，而只会保持在数字信号迹线下方，如图17-4所示。模一数转换器则可以放在跨越模一数分区的地方，如图17-8所示。

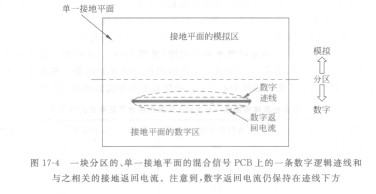

   图17—4-块分区的、单一接地平面的混合信号PCB上的一条数字逻辑迹线和与之相关的接地返回电流。注意到，数字返回电流仍保持在迹线下方比较图17-3和17-4可以看出，不管接地平面是否分割，数字逻辑接地电流都沿相同的路径。当数字信号迹线布设在板的模拟区，或反过来，产生模拟噪声问题的原因是什么？如

图17-5所示，数字接地电流现在流入接地平面的模拟区。然而，注意到这个问题不是没有分割接地平面的结果，而是数字逻辑迹线布设不合理造成的。修改办法应该是合理布设数字逻辑迹线，而不是分割接地平面。

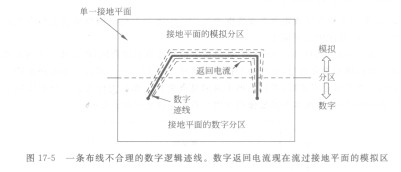

   图17-5  -条布线不合理的数字逻辑迹线。数字返回电流现在流过接地平面的模拟区

   具有单一接地平面、分成模拟和数字区并且按规则布线的PCB通常可以解决大多数其他困难的混合信号布线问题，而不会由于分割接地平面带来任何额外的问题。因此，元件位置及分区对于一个好的混合信号布线是关键。如果布线合理，数字接地电流将会保持在板的数字区，而不会干扰模拟信号。然而，必颏仔细检查布线以确保100%地遵守上面的布线规则！只需一条布设不合理的迹线即可摧毁一个其他方面相当好的布线。混合信号PCB自动布线往往会导致布线失败，因此，经常必须用手工技术。
