消振电路工作原理

发布时间:2014/3/30 19:21:40 访问次数:2571

   负反馈放大器出现自激后,就会影2SC4143响放大器对正常信号的放大,所以必须加以抑制,这由称为消振电路的电路来完成,消振电路又称为补偿电路。

   消振电路是根据自激产生的机理设计的。根据产生自激的原因可知,只要破坏它两个条件中的一个,自激就不能发生。由于破坏相位条件比较容易做到,所以消振电路一般根据这一点进行设计。

   一般情况下,消振电:  来对自激信号的相位进行移相,通    种附加移相,使产生自激的信号相位不能满足正反馈条件。

   消振电路种类

   负辰馈放大器中的消振电路种类比较多,但是它们的基本工作原理相似。消振电路主要有以下几种常见电路。

   (1)超前式消振电路。

   (2)滞后式消振电路。

   (3)超前.滞后式消振电路。

   (4)负载阻抗补偿电路。

   超前式消振电路

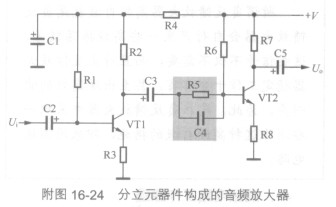

   附图16-24所示是由分立元器件构成的音频放大器,其中R5和C4构成超前式消振电路。电路中,VT1和VT2构成一个双管阻容耦合音频放大器,在两级放大器之间接入一个R5和C4的并联电路,R5和C4构成超前式消振电路,这一电路又称为零一极点校正电路。



   由于在信号传输回路中接入了R5和C4,这一并联电路对信号产生了超前的相移,即加在VT2基极上的信号相位超前于VT1集电极上的信号相位,破坏了自激的相位条件,达到了消除自激的目的。


   负反馈放大器出现自激后,就会影2SC4143响放大器对正常信号的放大,所以必须加以抑制,这由称为消振电路的电路来完成,消振电路又称为补偿电路。

   消振电路是根据自激产生的机理设计的。根据产生自激的原因可知,只要破坏它两个条件中的一个,自激就不能发生。由于破坏相位条件比较容易做到,所以消振电路一般根据这一点进行设计。

   一般情况下,消振电:  来对自激信号的相位进行移相,通    种附加移相,使产生自激的信号相位不能满足正反馈条件。

   消振电路种类

   负辰馈放大器中的消振电路种类比较多,但是它们的基本工作原理相似。消振电路主要有以下几种常见电路。

   (1)超前式消振电路。

   (2)滞后式消振电路。

   (3)超前.滞后式消振电路。

   (4)负载阻抗补偿电路。

   超前式消振电路

   附图16-24所示是由分立元器件构成的音频放大器,其中R5和C4构成超前式消振电路。电路中,VT1和VT2构成一个双管阻容耦合音频放大器,在两级放大器之间接入一个R5和C4的并联电路,R5和C4构成超前式消振电路,这一电路又称为零一极点校正电路。



   由于在信号传输回路中接入了R5和C4,这一并联电路对信号产生了超前的相移,即加在VT2基极上的信号相位超前于VT1集电极上的信号相位,破坏了自激的相位条件,达到了消除自激的目的。
