一个更实际的情况如图15-10所示，AUF1324S-7PPBF这里被密封的电路与外部的地连接。当对机壳放电时，如前所述，机壳的电位升高。然而，由于有外部接地，电路保持或接近地电位。因此，在机壳和电路之间出现很大的电位差，在机壳和电路之间可能出现如图15-10所示的二次电弧。这个二次电弧发生时没有限制电流的电阻，因此，可以产生比初次电弧更大的电流（几百安培），所以具有更大的潜在破坏性。

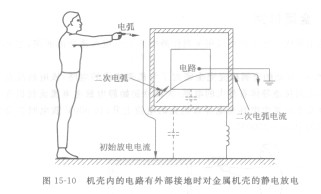

   图15 -10机壳内的电路有外部接地时对金属机壳的静电放电

   机壳不接地将会产生相似的效果。在此情况下，不像接地的机壳一样会出现几千伏的电压，机壳上可能出现接近放电源的电压。因此，为提供静电放电保护，所有金属机壳都需要接地。

   二次电弧可以通过以下途径避免：(1)在所有的金属部件和电路之间提供足够的空间；(2)把电路与金属机壳连接起来，保持电路与机壳等电位。间距应该足够大，对于接地的机壳要能承受大约2000V的电压，对于不接地的机壳要能承受15 000V的电压。

   空气在常温常压(STP)下的击穿场强约为3000V／mm(75 000V／in)。击穿场强大约正比于气压反比于绝对温度。通常认为预防电弧的安全距离为以上值的三分之一或Imm／kV。

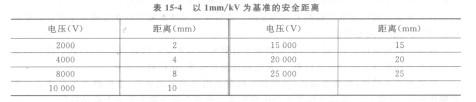

    表15-4列出了不同电压时的安全距离。
