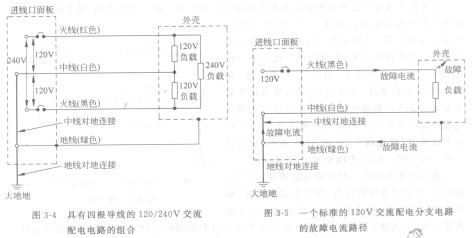

除了增加一个额外的火（通常是红色）线，120/240V分支电路的组合与120V的电路相似，如图3-4所示。AD592AN如果负载只需要240V，图3-4中的中（白）线就不需要了。

    图3-5表示当出现故障时，与正确安装的交流电源线相连的电子设备中会发生什么。存在一条包含火线，地线和中线与地线连接的低阻抗通路，该通路流过很大的故障电流，很。陕驱动过流保护设备，因而使负载与电源断开，使设备安全。

   注意到对于过流保护设备的工作，需要地线和中线的连接；然而，地线和大地的连接不需要。也不是所有与地线相连具有相同电位的金属物体都需要与大地连接。那么NEC为什么要求与大地连接呢？架空的电源线易于受到雷击。与大地连接用于使雷击电流分流到地以限制雷电施加到电源系统上的电压，以及从电源线浪涌或与高压电源线无意接触所感应的任何电压。
