发光二极管电压表利用了数G0505D-1W字集成电路的阈值特性，使发光二极管的点燃阈值十分准确，可供电动车辆作电压指示器用，测量电压范围步进为1V。

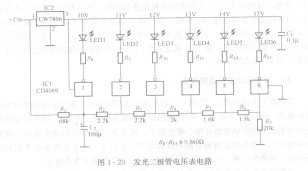

       发光二极管电压表电路如图1-20所示。CD4069集成电路中的六个非门构成了阈值电路，非门的阈值电平均为DD/2，当非门输入端电压超过阈值电压时，非门输出为低电平，此时作为非门负载的发光二极管导通发光。而当非门输出为高电平时，发光二极管截止熄灭。非门及发光二极管的供电电压由集成稳压电路IC2提供，被测电压组成的分压器分压后，分别供给非门1～6的输入端，因此，非门输入端电压的变化正比于被测电压的变化。构成低频滤波器，为限流电阻。

          用CD4069六非门集成电路组成的交流电压监视电路如图1-21所示。它采用观察发光二极管的发光情况，及时知道被监视的交流电压高低，免去了使用仪器测量的麻烦。

       电路的输入端接交流电压取样电路，取样电路为初级，它接交流220V的半

波整流滤波直流电源，当交流电压为220V时，其输出为5V；当交流电压为200V时，其输出力4.5V;当交流电压为240V时，其输出为5.5V。调节电位器使交流电压偏低时，绿色发光二极管LED1和黄色发光二极管LED2同时发光。
