蜂鸣器实物（示例）和图形符号如图12-8所示。

   (a)有源蜂鸣器（直插式）(b)无X5163S8IZT1源蜂鸣器（直插式）  (c)贴片式蜂鸣器    (d)图形符号蜂鸣器的分类、结构和原理见表12-4。

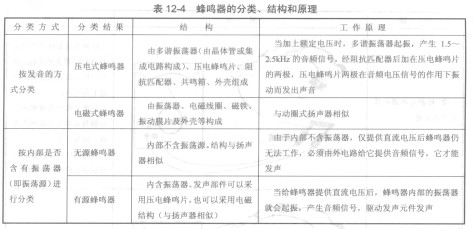

    表12-4蜂鸣器的分类、结构和原理

   典型应用示例：某温度报警器电路如图12-9所示。

   常温下，调整R，的阻值使斯密特触发器的输入端A处于低电平，则输出端Y处于高电平，无电流通过蜂呜器，有源蜂鸣器不发声：当温度升高时，热敏电阻Rt阻值减小，斯密特触发器输入端A电势升高，当达到某一值时，其输出端由高电平跳到低电平，蜂鸣器通电，从而发出报警声，Ri的阻值不同，则报警温度不同。
