动圈式传声器应用最广，X5163SIZ它具有坚固耐用、价格较低、单指向性的特点，广泛应用广播、扩音、录音、演出等场合。

   (1)实物、结构、工作原理

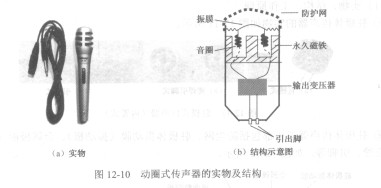

   动圈式传声器的实物如图12-10 (a)所示，内部结构由永久磁铁、振膜（振动膜片）、音圈、输出变压器等组成，如图12-10 (b)所示。

   图12-10动圈式传声器的实物及结构

   音圈套在永久磁铁的圆形磁隙中。根据电磁感应原理，当音膜受声波作用而振动时，音圈在磁场中切割磁力线时就在音圈两端产生感应电压，这样就可把声音信号转化为电信号（音频信号）。

   音圈的匝数较少，阻抗比较低，因此需用变压器来提高输出电压和进行阻抗匹配。有的变压器有两个抽头，既有高阻输出，又有低阻输出，通过改变接头可变换输出阻抗。

   (2)使用方法

   将传声器的引出脚的输出信号直接接入功率放大电路，由功放电路放大后再驱动扬声器发声。

   (3)动圈式传声器的检测

   动圈式传声器的检测见表12-6。

    表12-6动圈式传芦器的检测
