“Routing Via Style”过孔类型规则
发布时间:2014/1/12 15:29:07 访问次数:6051
“Routing Via Style”过孔类型规则
设置过孔外径和内径的最小值、 XCF16PV0G48C最大值及首选值。一般信号过孔的内外径通常分别为16 mil和30 mil,电源和地的过子L内外径稍大些,通常分别为28 mil和50 mil。过孔的内径最小一般不能小于8 mil。
设置背景网格尺寸
选择菜单“Design”设计_÷“options”选项,出现“Document Options”对话框。在“Layers”选项卡中,有两个“Visible Grid”选项:上面的是小网格(设为20 mil,即每格20 mil);下面的是大网格(设为1 000 mil,即每格1 000 mil)。选中这两个选项,即可在PCB编辑窗口显示网格。
单击“OK”按钮确定,如图5.49所示。
在“layer”选项卡中,在相应板层前的复选框上打上钩即可开启该层显示。

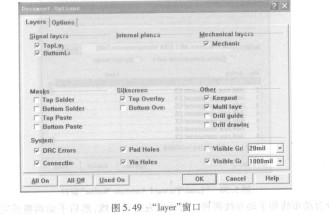

图5.49“layer”窗口4
添加/删除PCB元、器件封装库
添加或移出PCB元器件封装库的操作与原理图中的库操作基本相同;元器件封装浏览操作与原理图中的元器件浏览操作基本相同。设置电路板范围:PCB板设计边框规定了实际印制电路板的大小,单击编辑区下方标KeepOutLayer,该层为禁止布线层,一般用于设置电路板的板边界,将元件限制在这个范围内。具体做法是:首先选择右面“Placement Tools”工具栏中的按钮,然后在线的起点处单击鼠标左键,在线的终点处单击鼠标左键,可通过右下方的状态条计算线的长度。重复以上动作,完成边框绘制。在画线时,通常要与键盘上的“PageUp”和“PageDown”按键配合使用。
改变线宽:双击线出现Track窗口即可修改。电路板边框线宽一般设为10 mil。
加长或缩短线的长度,可按“M”键并选择“Drag”,然后将鼠标放在该线的顶端,按左键,拖动鼠标即可。
载入网络表文件
载入网表文件(.net):选择菜单“Design“设计一“load Nets”网络表,出现“Load/ForwardAnnotate Netli。t”对话框。点击对话框中的“Browse…”按钮,找到与原理图对应的网表文件(net),单击“OK”按钮。此时,原理图中所用到的元器件及相应的网络名称、节点将显示在对话框下方的列表中。如果原理图中指定的某个元器件的封装在封装库中没有对应的封装类型时,对话框列表右边的“Error”将有错误提示,设计者可根据错误提示,进一步检查原理图及PCB的元器件封装库,直到改正了所有的错误为止,如图5.50所示。单击图中的“Execute”按钮,载人所有的元、器件封装。此时,所有元器件及其连线都集中在电路板边框的内部或周围,下面要做的就是元器件的布局。
“Routing Via Style”过孔类型规则
设置过孔外径和内径的最小值、 XCF16PV0G48C最大值及首选值。一般信号过孔的内外径通常分别为16 mil和30 mil,电源和地的过子L内外径稍大些,通常分别为28 mil和50 mil。过孔的内径最小一般不能小于8 mil。
设置背景网格尺寸
选择菜单“Design”设计_÷“options”选项,出现“Document Options”对话框。在“Layers”选项卡中,有两个“Visible Grid”选项:上面的是小网格(设为20 mil,即每格20 mil);下面的是大网格(设为1 000 mil,即每格1 000 mil)。选中这两个选项,即可在PCB编辑窗口显示网格。
单击“OK”按钮确定,如图5.49所示。
在“layer”选项卡中,在相应板层前的复选框上打上钩即可开启该层显示。
图5.49“layer”窗口4
添加/删除PCB元、器件封装库
添加或移出PCB元器件封装库的操作与原理图中的库操作基本相同;元器件封装浏览操作与原理图中的元器件浏览操作基本相同。设置电路板范围:PCB板设计边框规定了实际印制电路板的大小,单击编辑区下方标KeepOutLayer,该层为禁止布线层,一般用于设置电路板的板边界,将元件限制在这个范围内。具体做法是:首先选择右面“Placement Tools”工具栏中的按钮,然后在线的起点处单击鼠标左键,在线的终点处单击鼠标左键,可通过右下方的状态条计算线的长度。重复以上动作,完成边框绘制。在画线时,通常要与键盘上的“PageUp”和“PageDown”按键配合使用。
改变线宽:双击线出现Track窗口即可修改。电路板边框线宽一般设为10 mil。
加长或缩短线的长度,可按“M”键并选择“Drag”,然后将鼠标放在该线的顶端,按左键,拖动鼠标即可。
载入网络表文件
载入网表文件(.net):选择菜单“Design“设计一“load Nets”网络表,出现“Load/ForwardAnnotate Netli。t”对话框。点击对话框中的“Browse…”按钮,找到与原理图对应的网表文件(net),单击“OK”按钮。此时,原理图中所用到的元器件及相应的网络名称、节点将显示在对话框下方的列表中。如果原理图中指定的某个元器件的封装在封装库中没有对应的封装类型时,对话框列表右边的“Error”将有错误提示,设计者可根据错误提示,进一步检查原理图及PCB的元器件封装库,直到改正了所有的错误为止,如图5.50所示。单击图中的“Execute”按钮,载人所有的元、器件封装。此时,所有元器件及其连线都集中在电路板边框的内部或周围,下面要做的就是元器件的布局。
