印制电路板(PCB)设计

   1)建立PCB文件

   打开“Documents”目录，XC95288XL-10TQC144选择菜单“File”文件_“New”新建文件，或在“Documents”目录中单击鼠标右键选择“NEW”项。出现“New Document窗口”，选择“PCB Documentn并单击“OK”按钮确定。生成一个空的PCB文件，可根据需要设置该文件名。双击该文件名图标，进入PCB文件编辑界面。

   2)环境参数设置

   ①公英制转换

   “View”视图一“Toggle Unitg”公／英制转换。默认采用英制，即单位为mil。1 mil：0. 025 4 mm。

   ②电路板层面设置

   选择菜单“Design”设计斗“layer Stack Manager”板层管理，出现“Layer Stack Manager”界面。在板上任何地方单击鼠标左键，然后再单击“Add Layer”按钮，即可增加层面。每单击一次增加一层，最多可增加到32层；若要删除一层，则在板的左边选中要删除的层，然后单击“Delete”按钮，出现“Confirm”对话框，单击“Yes”按钮，确认删除。单击“OK”按钮，完成电路板层面设置。

    布线规则给PCB自动布线器提供了布线时的参考依据，PCB自动布线器根据这些参数进行布线。共有10类自动布线规则。点击布线规则选择标签，进入布线规则设置界面。默认当前选中规则为安全间距规则。

    A．“Clearance Constraint”安全间距规则

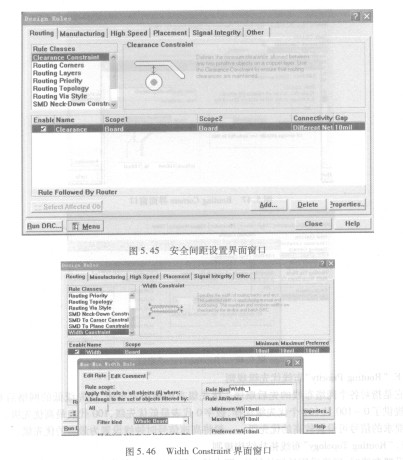

   设定同一工作层面上两种（两个）图元之间的最小距离．可对整个电路板设置一个安全间距，也可分别对不同的图元间设置不同的安全间距。一般PCB板的安全间距可设为8—10 mil，较稀疏的PCB板可设置12 mil以上。单击“Add…”按钮或双击该选项，进入安全间距设置界面，如图5.45所示。

   B．“Width Constraint”布线宽度规则

   设置布线时导线的最大宽度和最小宽度允许值。最小值和最大值用于在线电气规则检查(DRC)过程。而首选值用于手工布线和自动布线过程。一般电源线的线宽取20。50 mil，地线取20~ 80 mil，而整个板（优先级最低）的线宽般取8。13 mil，最小可以是4~6 mil。
