要设置线宽，XC95288XL-7BG256C则双击“Routing”选项卡中的“Width Constraint”项，出现“Max-Min WidthRule”对话框。对话框可设置最大线宽（Maximum Width）、最小线宽(Minimum Width)和推荐线宽( Preferred Width)。设置好电气安全距离和线宽后，单击“Close”按钮关闭该对话框。

    “Routing Comers”拐角模式规则

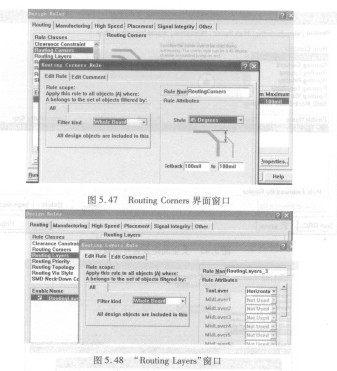

    用于设置布线时导线的拐角形状和拐角尺寸。有3种拐角模式，通过“Style’’_F拉菜单选择“90 Degrees”（900角）、“45 Degrees”（45。角）和“Rounded”（圆角），如图5.47所示。

    “Routing Layers”布线工作层规则

    设置布线的工作层面及走线方向。只能对已定义的信号层设置规则（界面中用黑色表示）。通常相邻两层的走线方向要互相垂直，避免由于走线平行而产生分布电容效应。多层板的电源层不在这里设置，而是在层堆栈管理器( Layer Stack Manager)中进行，如图5.48所示。

    “Routing Priority”布线优先级规则

    它是指对各个网络布线的先后顺序。优先级高的网络先布线，优先级低的网络后布线。软件提供了0 N100共101个优先级选择，数字0代表最低优先级，100代表最高优先级。对有特殊要求的信号可设置较高的优先级。一般将高速信号时钟线设置为最高的优先级。

   “Routing Topology”布线拓扑结构规则

   设置布线时，网络采用的拓扑结构，即布线时网络上各个管脚之间( Pin to Pin)的连接顺序关系。

   共有7种拓扑结构：最短连线( Shortest)、水平连线(Horizontal)、垂直连线(Vertical)、单菊花链形( Daisy - Simple)、放射星形(Starburst)等。
