在设计规则对话框左边区块选取Plane下的Power Plane Clearance设计规则，则其右边将出现电源板层安全间距的设定页，ISL8488EIBZA-T我们可在下方的限制区块里，直接在间距栏位指定其安全间距，让过孔或焊点安全通过，如图5. 58所示。

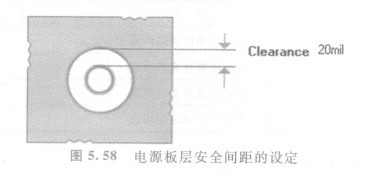

     图5. 58  电源板层安全间距的设定

     Polygon Conncct Stylc

    在设计规则对话框左边区块选取Plane下的Polygon Connect Style设计规则，则其右边将出现铺铜连接方式的设定页，铺铜与电源板层类似，都是整片铜膜，其设定也类似。所不同的是，通常电源板层是在电路板的中间板层，而铺铜是在信号布线板层。

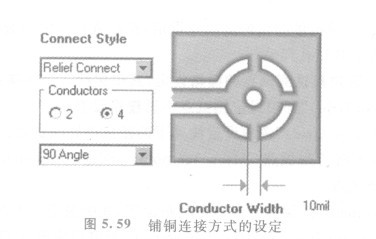

    我们可在下方的限制区块里，指定铺铜连接方式的限制（图5. 59）。

     ①“连接样式(Connect Style)“栏位的功能是设定与铺铜连接的样式。

     ．“Rclief Connect”选项设定采用十字花盘式连接，以避免焊接时导热快。

     ．“Direct Connect”选项设定采用全面连接。

     ．“No Connect”选项设定不连接。

    ②“连接数( Conductors)”区块提供十字花盘式连接时连接线的数量，我们可选择4条或2条连接线。

     ③“角度( Angle)”栏位提供十字花盘式连接时导线的角度，若选取90Angle选项，则导线采用十字形连接；若选取45Angle选项，则导线交叉连接。

   ④“寻线宽度(Conductor Width)”栏位提供十字花盘式连接时连接线的线宽

没定。
