在设计规则对话框里的Plane页提供电源板层相关的设计规则，其中包ISL83491IBZ-T括3个设计规则，见表5. 15。

    表5.  15  电源板层设计规则

    1. Power Plane Connect Style

    在设计规则对话框左边区块选取Plane下的Power Plane Connect Style设计规

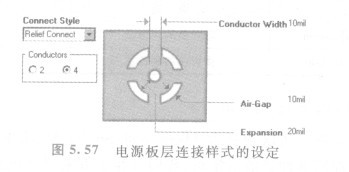

则，则其右边将出现电源板层连接样式的设定页，我们可在下方的限制区块里，指定电源板层连接样式的限制（图5. 57）。

    图5. 57  电源板层连接样式的设定

     ①“连接样式(Connect Style)”栏位的功能是设定与电源板层连接的样式（可通过过孑L或焊点与电源板层连接）。

     ．“Relief Connect”选项设定采用十字花盘式连接，以避免焊接时导热快。

      ．“Direct Connect”选项设定采用全面连接。

     ．“No Connect“选项设定不连接。

     ②“连接数(Conductors)”区块提供十字花盘式连接时连接线的数量，我们可选择4条或2条连接线。

      ．“导线宽度(Conductor Width)”栏位提供十字花盘式连接时连接线的线宽设定。

     ．“空气间隙( Air-Gap)”栏位提供十字花盘式连接时的空气间隙，以隔离热量。

     ．“延伸量( Expansion)”栏位提供十字花盘式连接时连接点延伸量。
