笔者于2007年使用PIC18F2550单片机制作了一台采样率330k左右的USB接口示波器（发表在本刊2007年第10期），由于那台示波器仅使用了单片机内置的模数转换器，BQ24014DRCR尽管笔者已经对其进行了超频，但对于正弦波的测量一般限于30hd-lz以内，所以应用仅限于音响等频领域和汽车维修等机电领域，对于电子爱好者常见的模拟电路、数字电路和单片机等领域的相关测量就显得捉襟见肘了。

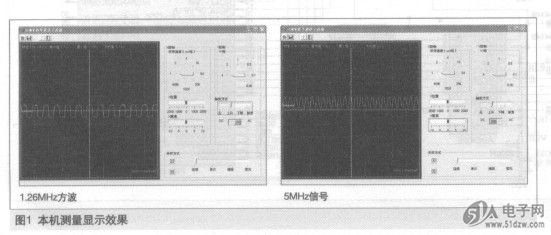

    参考了本刊魏坤、张杉杰。，吴汉清三位老师的作品，笔者对之前的USB接口示波器进行了改进，使用外接模数转换器和双端口RAM，将采样率提高到了50M，可以对5MHz以下的信号进行较好的测量。图1所示分别为使用本机测量1.26MHz方波和5MHz信号的结果。
    对比三位老师的作品，USB示波器由于使用了PC机作控制和显示操作，不仅省略了显示器件和按钮、按键，同时由于使用了USB接口，还简化了电源电路，使本机体积更小、重量更轻，显示、操作更加直观、方便，显示内容更多，屏幕分辨率更高，成本更低。此外，由于实现了软件主体部分PC机化，更便于二次开发和功能扩充。
    本机的电路原理图见图2，从图中可以看出，电路主要由输入信号调理、输入阻抗变挨、信号放大、电平转移、模数转换、高速缓存、单片机核心、分频器、电源变换和USB接口等10部分构成。

     对比魏坤、张杉杰、吴汉清三位老师的作品，为便于电子爱好者仿制并降低成本，我对模拟部分进行了改造，减少了特殊器件的使用，降低了成本，实现了免零点调整直流通道。以RL1—RL5为核心及周边的阻容网络构成输入信号调理级，完成输入信号的AC-DC转换与输入信号的垂直灵敏度：4V/div、2\Udiv．lV/div、0.5V/div. O.1\Udiv、0.05V/div，共6挡水平扫描速度：1—4096us/div，共8挡触发方式：内触发（上升沿、下降沿）操作系统：Windows 2000以上衰减，其中RL1与C22共同完成DC/AC切换功能，C23、C27、C28、C31与R10、R13、R15、R19构成的阻容网络与RL2-RL5构成输入挡位切换，完成输入信号衰臧功能。本机的继电器均采用sv/sooQ的干簧继电器，因此只需10mA电流即可驱动，由于单片机每个脚的驱动能力20mA．因此干簧继电器可以直接使用单片机的I/O口驱动。不过由于千簧继电器内置了保护二极管，所以需要注意干簧继电器的两个驱动脚是有方向的。
