第一步：辨认元件。

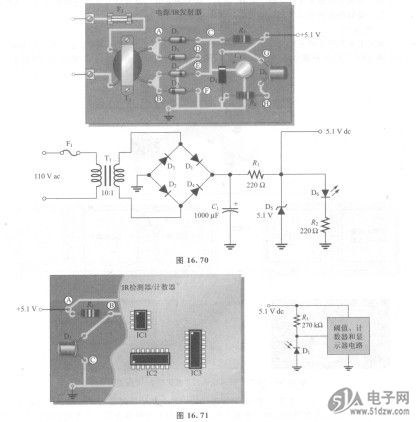

    电源／IR发射器电路板如图16.70所示。P83C851FFT直流稳压器由电阻R，和齐纳二极管D。组成。IR检测器／计数器电路板上的红外发射器电路由R，和红外光电二极管D，组成。正如所见，LED和光电二极管在外形上是一样的，只能根据印在它们的外壳或封装上的元件号码进行识别。板子上的数字部分用灰色区域表示，没有详细内容。数字集成电路IC1、IC2和IC3均为小外形集成电路(SOIC：Small Outline Integrated Circuit)封装。SOIC是一种表面安装技术的封装结构。尽管数字电路在其他课程中讲授，不过在这里见到的是许多系统中的常见情况的一个例子，在这些系统中，都是线性（模拟）电路与数字电路共同工作。


    第二步：将印制电路板与原理图联泵起来。
    仔细地按照每一块印制电路板上的导电迹线进行跟踪，看一下元件是如何进行互联的。将电源／IR发射器板上的每一点(A～H)与图16. 70中的原理电路图上的相应点进行对照。对图16. 71中的IR检测器／计数器板上的各点(A～C)作相同的比较。该练习将会提高将原理图与实际电路相联系的能力。对于一名电子技术人员而言，这是一项非常重要的技能。对于电路板上的每一点，都在原理电路图的相应点上标一个字母。


    第三步：对电源和IR进行分析。

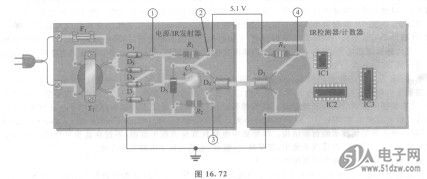

    将电源/IR发射器电路板插入一个交流插座，确定图16. 72中指示出的测试点1、2和3上的直流电压。假设电路正常T作。
    第四步：对IR检测器进行分析。
    根据来自连接到IR检测器／计数器电路板的电源的直流电压以及来自光电二极管透镜遮光，确定图16.72中测试点4点上的电压。假设暗电流可以忽略不计。忽略加到门限电路的任何输入电流。
    第五步：对整个系统进行测试。
    将两个装置从光的角度上对准，接通电源，测量检测器中的测试点4上的电压。假设在入射光的作用下，有一个lOyA的反向电流通过光电二极管。忽略门限电路吸收的输入电流。当系统检测到一个物体通过时，测试点4上的电压是多少？
    第六步：对整个系统进行故障诊断与排除。
    对于下述的相对于地的每一个测量，如果故障读数如下，确定最可能的原因。参阅图16. 72。
    ①测试点l上无电压。
    ②测试点2上无电压。
    ③测试点2上的电压以120 Hz的频率在OV到大约5V之间变化。
    ④测试点2上有一个近似7.8 V的恒定直流电压。
    ⑤测试点2上有一个近似4.3 V的恒定直流电压。
    ⑥测试点4上为一个悬空电平。
    ⑦在发射器和检测器之间无光遮断期间，测试点4上的电压近似为5.1 V。
    ⑧测试点4上为一个OV的电压。
