该作业中的光学计数系统将齐纳二极管、发光二极管和光电二极管以及其他元件相结合。P8397BH/5491当然，在这里，感兴趣的仅仅是如何使用齐纳二极管和光电二极管。
    该系统用于对从传送带上通过的物体进行计数，也可用于生产线监控、装载、运输和库存控制，等等。该系统由电源、红外(IR)发射器电路、红外检测器、门限电路和控制与显示电路组成，如图16.69所示。

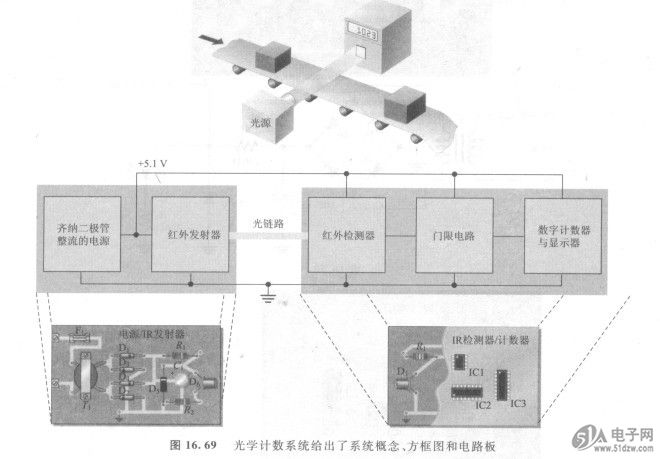

    图16.69  光学计数系统给出了系统概念、方框图和电路板


    电源和红外发射器装在一个单元中，放在传送带的一边。红外检测器与计数器装置放在传送带的另一边，正好与其相对。直流电源同时给两个装置供电。发射器对着检测器发射一个连续的红外光。只要检测器接收到光，就什么事也不会发生。当有物体从两个装置之间通过、并遮挡红外光时，检测器动作。该反应被门限电路感应到，给计数器发送一个信号，使其计数加1。总计数将被显示出来，并／或发送到一台中心计算机。
    在本节中，关心的并不是门限电路或计数器与显示电路的细节。事实上，它们超出了本书的范围，也许已经超出了此刻的知识范围。把它们包括进来仅仅是为了得到一个完整的系统，表明所关心的内容必须与其他电路接口，以便完成所要求的泵统功能。在这里，只关心如何将本章中所涉及的一些元件加到系统中。
    实际上，电源／IR发射器单元由一块印制电路板组成，上面包括稳压直流电源和红外发射器电路。IR检测器／计数器单元也是由一块印制电路板组成，上面包括红外检测器电路、门限电路以及数字计数器和显示电路。除了红外检测器之外，该板上的所有电路都在其他课程里讲授，你不必知道它们在本作业中工作的细节。
