滤波是通过输入电压和地之间的大电容器完成的。有时，特别是如果滤波电容器没有靠近IC时，RHRP3060还要并联一个电容值较小的输入电容，防止自激。该电容器需要放在靠近IC的地方。最后，要在输出端并联一个输出电容(典型值为0.1～1．O)uF)，提高瞬态响应。
    固定的三端稳压器的例子是78XX系列稳压器，该系列稳压器具有多种输出电压，并可提供高达1A的载电流（具有合适的散热片）。型号的最后两个数字表示输出电压，因此，7812具有+12 V的输出。相同稳压器的负输出形式标号为79XX系列，7912具有-12 V的输出。来自这些稳压器的输出电压在标称值的3%之内变化，但足无论输入电压和输出负载如何变化，它们都将维持一个近似恒定的输出。图16.45中给出了一个提供固定+5V稳压电源的7805稳压器的原理电路图。

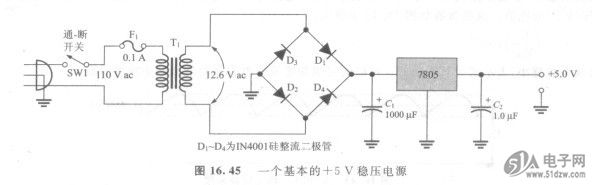

    图16. 45  一个基本的+5V稳压电源


    另一种三端稳压器是可调稳压器。图16. 46给出了一个具有可调输出电压的电源，输出电压通过可调电阻R：进行控制。注意，Rz的调整范围为0～1．ok\Q。LM317稳压器在输出端和可调端之间维持一个1.25 V的电压。这就在R．中产生一个1. 25 V/240 Q一52mA的恒定电流。忽略流过可调端的非常小的电流.
