从最简单的电子系统到最复杂的电子系统，电源都是必不可少的组成部分。RB751V-40T1G一个基本的电源由整流器、滤波器和稳压器三部分所组成。
    电源滤波器大大地减小了半波整流器或全波整流器输出电压中的波纹，产生一个电平近似恒定的直流电压。因为电子电路需要一个恒定的直流电源提供能量，并提供合适的直流工作点，因此必须进行滤波。在本节中将会见到，滤波是利用电容器完成的。稳压( voltage regulation)通常是利用集成电路稳压器完成的。稳压器用于防止由线路电压或负载变化而引起的经滤波后的直流电压发生变化。
    在学完本节后，应该能够说明电源的工作原理：
    ①叙述电源输入滤波器的工作过程。
    ②确定带滤波器的整流器中的二极管的反向峰值电压( PIV)。
    ③给出纹波电压的定义并讨论其产生的原因。
    ④计算纹波系数。
    ⑤讨论电容输入滤波器中的浪涌电流。
    ⑥对稳压的原理进行讨论。
    ⑦叙述一个典型的IC稳压器。
    基本的直流电源
    直流电源将墙壁电源插座上的标准的110 V、60 Hz(这是美国标准，中国标准为220 V、50 Hz，下同。译者注)交流电压转换为一个恒定的直流电压。这将是见到的最常见的电子电路。由电源得到的直流电压将用于给历有的电子电路供电，如电视机、立体声音响系统、VCR、计算机和实验室用仪器设备。

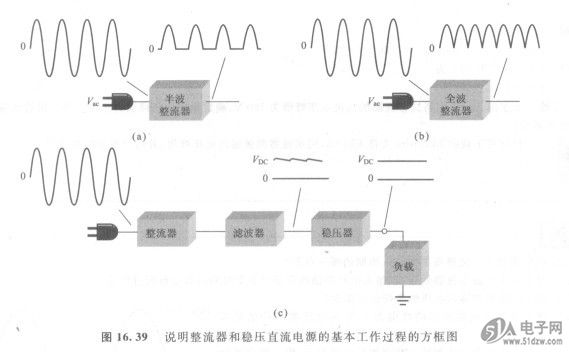

    正如所知，整流器可以是半波整流器，也可以是全波整流器。整流器将交流输入电压转化为脉动的直流电压，半波整流器如图16. 39(a)中的方框图所示，全波整流器如图16. 39(b)中的方框图所示。电源的方框图如图16.39(c)所示。当将一个电容滤波器(filter)连接到整流器上以后，滤波器滤除整流后的电压中的波动分量，产生一个相对平滑的直流电压。


    稳压器( regulator)是在输入电压或负载变化的情况下维持提供一个恒定的直流电压的一种电路。稳压器的类型从单一器件到比较复杂的电路都有。负载模块通常是一个电路，电源为其提供直流电压或负载电流。
