管子好坏的判别

发布时间:2013/9/11 20:47:27 访问次数:1561

    用万用表R×1 k,Q挡去测量场效应管任意两引脚之间的正、反向电阻值。29LV400TC-90PFTN如果出现两次及两次以上电阻值较小(几乎为0×kQ),则该场效应管损坏;如果仅出现一次电阻值较小(一般为数百欧),其余各次测量电阻值均为无穷大,则还需做进一步判断(注意,以上测量方法适用于内部无保护二极管的VMOS管)。以N沟道管为例,可依次做下述测量,以判定管子是否良好。
    ①将万用表置于R×1kQ挡。先将被测VMOS管的栅极G与源极S用镊子短接一下,然后将红表笔接漏极D,黑表笔接源极S,所测阻值应为数千欧。具体操作如图4.2. 17所示。
    ②先用导线短接G与S,将万用表置于RXIC kCI挡,红表笔接S,黑表笔接D,阻值应接近无穷大,否则说明VMOS管内部PN结的反向特性比较差。具体操作参见如图4.2.18所示。

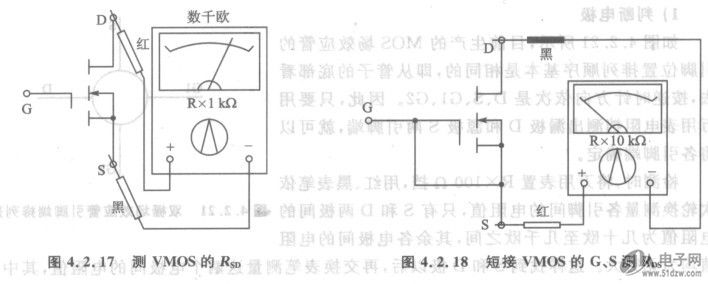

    图4. 2.17  测VMOS的RSD    图4.2.18  短接VMOS的G、S测Ros
    ③紧接上述测量,将G与S间短路线去掉,表笔位置不动,将D写G短接一下再脱开,相当于给栅极注入了电荷,此时阻值应大幅度减小,并稳定在某一阻值。此阻值越小,说明跨导值越高,VMOSFET管的性能越好。如果万用表指针向右摆幅很小,说明VMOSFET管的跨导值较小。具体测试操作如图4.2. 19所示。


    注意:此步测试时,万用表的电阻挡一定要选用R×10 kfl的高阻挡,这时表内电压较高,阻值变化比较明显。如果使用R×1 kfl或R×100 n挡,会因表内电压较低而不能正常进行测试。
    ④紧接上述操作,表笔不动,电阻值维持在某一数值,用镊子等导电物将G与S短接一下,给栅极放电,万用表指针应立即向左转至无穷大。具体操作如图4.2. 20所示。
    上述测量方法是针对N沟道VMOSFET管而言,若测量P沟道VMOSFET管,则应将两表笔位置调换。

    用万用表R×1 k,Q挡去测量场效应管任意两引脚之间的正、反向电阻值。29LV400TC-90PFTN如果出现两次及两次以上电阻值较小(几乎为0×kQ),则该场效应管损坏;如果仅出现一次电阻值较小(一般为数百欧),其余各次测量电阻值均为无穷大,则还需做进一步判断(注意,以上测量方法适用于内部无保护二极管的VMOS管)。以N沟道管为例,可依次做下述测量,以判定管子是否良好。
    ①将万用表置于R×1kQ挡。先将被测VMOS管的栅极G与源极S用镊子短接一下,然后将红表笔接漏极D,黑表笔接源极S,所测阻值应为数千欧。具体操作如图4.2. 17所示。
    ②先用导线短接G与S,将万用表置于RXIC kCI挡,红表笔接S,黑表笔接D,阻值应接近无穷大,否则说明VMOS管内部PN结的反向特性比较差。具体操作参见如图4.2.18所示。

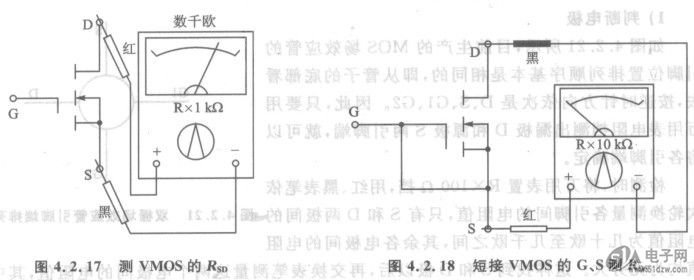

    图4. 2.17  测VMOS的RSD    图4.2.18  短接VMOS的G、S测Ros
    ③紧接上述测量,将G与S间短路线去掉,表笔位置不动,将D写G短接一下再脱开,相当于给栅极注入了电荷,此时阻值应大幅度减小,并稳定在某一阻值。此阻值越小,说明跨导值越高,VMOSFET管的性能越好。如果万用表指针向右摆幅很小,说明VMOSFET管的跨导值较小。具体测试操作如图4.2. 19所示。


    注意:此步测试时,万用表的电阻挡一定要选用R×10 kfl的高阻挡,这时表内电压较高,阻值变化比较明显。如果使用R×1 kfl或R×100 n挡,会因表内电压较低而不能正常进行测试。
    ④紧接上述操作,表笔不动,电阻值维持在某一数值,用镊子等导电物将G与S短接一下,给栅极放电,万用表指针应立即向左转至无穷大。具体操作如图4.2. 20所示。
    上述测量方法是针对N沟道VMOSFET管而言,若测量P沟道VMOSFET管,则应将两表笔位置调换。
