1．用  途
    音频放大电路。
    2．原  理

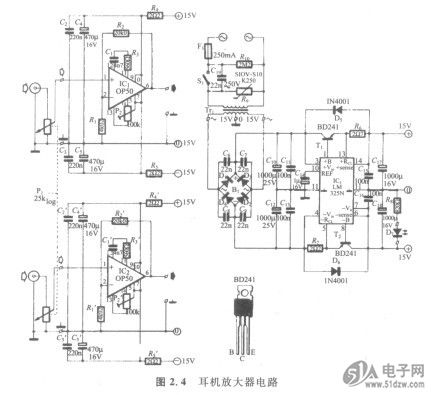

    电路如图2.4所示。这是一个高质量的耳机放大器，74HC259D电路中使用运算放大器OP50，±15V双电源供电。R4、R。和C：、C3、C4、C5为电源去耦滤波电路。P。用于调节补偿OP50输出端的漂移电压。Cl、R3组成补偿高频电路，电路的电压闭环放大倍数时，就不需要Cl、R3了。减小R2的值可以降低放大倍数。
    电源电路使用LM325稳压，它能够有效地减小输出电源的纹波电压，抑制噪声C1、R2能够抑制市电干扰及开关S．闭合时产生的干扰。


     1．用  途
     数字音量调节。
     2．原  理

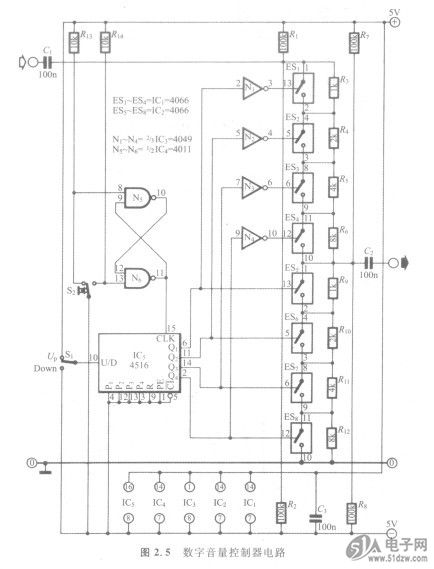

     电路如图2.5所示。衰减网络由电阻R。～R12组成，分成了对称两部分的电阻各为15k，计数器IC。(4516)控制8个电子开关，每路输出端(Q．～Q4)各控制两个电子开关。由于ES,～ES4的控制是互补的，因此衰减网络的总电阻始终为15k。R．、R：和R，、R8对称分布，使信号输入端和输出端的电位始终是OV，避免了S2对信号产生的干扰。S，是音量增加／降低控制开关；与非门N。、N。组成双稳态触发器，消除
S2的抖动，为IC。提供步进脉冲信号。
    电路有16种步进选择，通过增加计数器的位数可以增加控制量，例如，采用8位计数器，则电路具有64种音量选择。但是电阻阻值按熙1，2，4，8，…，2”的顺序递增。且上下两部分电阻值要相等。
    设计线路板时，音量电位器应放在音频的输入端，OP-50选用双列直插式集成电路直接焊在线路板上，音频的输入、输出端可以用直径6. 3mm的插孔，以方便连接。变压器Tr．要屏蔽，避免对电路造成干扰。电路的输出负载为lOO～lOOOfl。输出电压U．，-6V，谐波失真为0. 0025%(100Hz)、0.003% (lkHz)、0.011% (IokHz)，信噪比大于80dB，频响平坦度为±0.4dB(10Hz～20kHz)。
