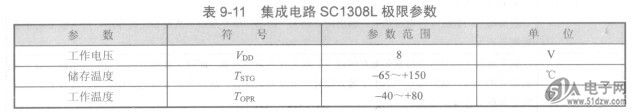

如表9-11所示是集成电路SC1308L极限参数。
    表9-11  集成电路SC1308L极限参数

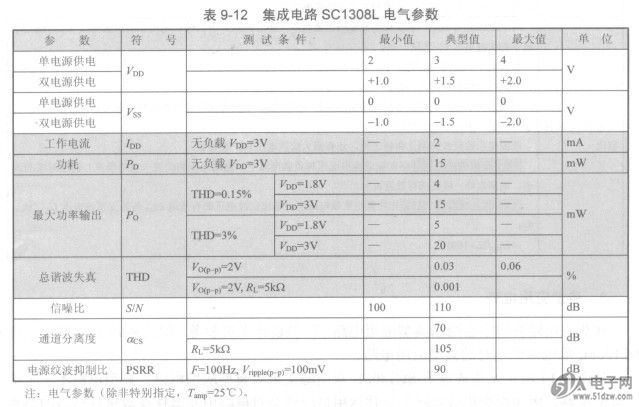

    通常要注意的是工作电压，SC1308L最大工作电压不能超过8V，DS850-3-002否则集成电路将有损坏的危险。如表9-12所示是集成电路SC1308L电气参数。
    表9-12集成电路SC1308L电气参数


    典型应用电路

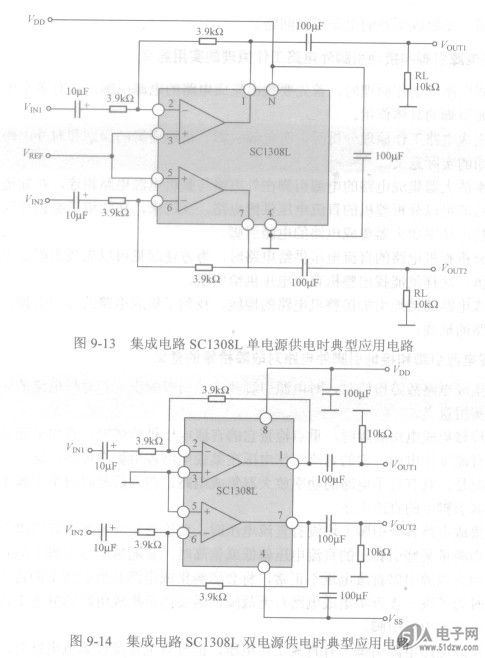

    在集成电路资料中会给出典型应用电路，以供设计人员参考，如图9-13所示是集成电路SC1308L单电源供电时的典型应电路。
    如图9-14所示是集成电路SC1308L双电源供电时典型应用电路。典型电路不一定就是实际的电路，因为根据集成电路的具体运用情况还会对电路中元器件参数进行适当的调整，如放大器增益不够时可以适当减小负反馈电阻的阻值等。
