1．行偏转线圈结构及电路分析
    如图6-30所示是行偏转线圈结构及工作原理示意图。其中，图6-30 (a)所示是行偏转产生的磁场分布示意图，图6-30 (b)所示是行偏转外形示意图，图6-30 (c)所示是偏转线圈电路示意图。
    图6-30衍偏转线圈结构及工作原理示意图


    行偏转线圈Ll、L2在使用中将它们组装成一体，套在显像管的颈部。12039500显像管阴极发出的电子束在这一垂直偏转磁场如图6-30 (a)所示的作用下，完成水平方向的扫描，即行扫描。
    行、场偏转磁场的合成作用，完成电子从左至右、从上而下的扫描，得到整幅光栅。
    2．场偏转线圈结构及电路分析

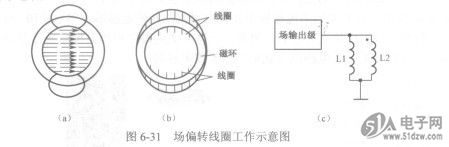

    如图6-31所示是场偏转线圈工作示意图。其中，图6-31 (a)所示是场偏转线圈产生的水平偏转磁场示意图，图6-31 (b)所示是场偏转线圈结构示意图，图6-31 (c)所示是场偏转线圈电路示意图。
    图6-31场偏转线圈工作示意图


    如图6-31 (b)所示，场偏转线圈绕在磁环上，磁环分成两半，分别绕一组偏转线圈，然后将两组线圈并联。注意图6-31 (c)中所示的Ll、L2上的同名端。流过Ll、L2的锯齿波电流产生水平方向的偏转磁场，如图6-31 (a)所示。这样，显像管阴极发出的电子束在这一水平磁场的作用下，完成垂直方向的偏转，实现场扫描。
    在图6-31 (c)所示电路中，Ll、L2是场偏转线圈，是场输出级的负载，场输出级输出的锯齿波电流流过Ll、L2。
