1．行线性线圈外形特征解说

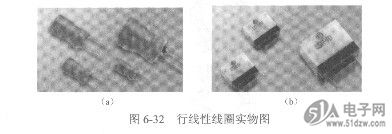

    如图6-32所示是行线性线圈实物图，其中，12039733在图6-32 (a)所示为行线性线圈，图6-32(b)所示为行线性调节器。它为长方体形，只有两根引脚。它设有一个调鏊口，用螺丝刀调整时可以改变内部一个永久磁铁的方向。
    图6-32行线性线圈实物图
    2．行线性调节器结构和工作原理解说
    如图6-33所示是行线性调节器结构示意图。从图中可以看出，整个行线性调节器由一块可调节的小永久磁铁、“I”字形磁芯和绕在磁芯上的线圈组成。
    从图中可以看出，通过磁芯截面的磁通由下列两部分组成：
    (1)线圈L产生的磁通函L。
    (2)永久磁铁产生的磁通函M，通过磁芯截面
    图6-33行线性调节器结构示意图


    3．行线性调节器电路分析

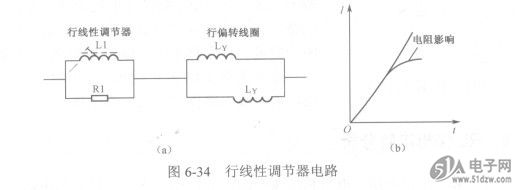

    如图6-34所示是行线性调节器电路。当流过行线性线圈Ll、行偏转线圈LY的行扫描电流较小时，Ll的磁芯尚未饱和，电感量较大。当行扫描电流较大后，由于流过Ll的电流已经较大，使Ll的磁芯进入饱和，Ll的电感量下降，使/i+/Y总的电感量下降，在激励电压一定的情况下，因Ll电感量减小而使行扫描电流增大，达到行线性补偿的目的。
    调节行线性调节器中的小磁铁，可以改变通过磁芯的固定磁通，从而可以改变在Ll多
大电流时磁芯开始进入饱和，这样可以实现调节行线性补偿量。


    图6-34 (b)所示是行扫描电流。从图中可以看出，在行扫描电流较大时，由于回路中的电阻影响，电流上升到较大后不是按原线性特性增大，而是增大的速率明显下降了，加入行线性线圈的目的就是为了使曲线重新变成线性。
