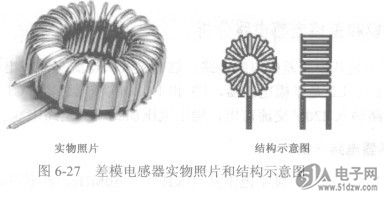

如图6-27所示是差模电感器实物照片和结构示意图，12034446显然它与共模电感器不同。
    图6-27差模电感器实物照片和结构示意图


    差模电感器磁芯材料有三种。铁硅铝磁粉芯的单位体积成本最低，因此最适合制作民用差模电感器，铁镍50和铁镍钼磁粉芯的价格远远高于铁硅铝磁粉芯，更适合军用和一些对体积和性能要求高的场合。

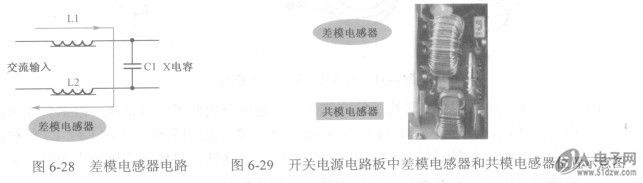

    如图6-28所示是差模电感器电路，差模电感器Ll、L2与X电容串联构成回路，因为Ll、L2对差模高频干扰的感抗大，而X电容Cl对高频干扰的容抗小，这样将差模干扰噪声滤除，使其不能加到后面的电路中，以达到抑制差模高频干扰噪声的目的。
    如图6-29所示是开关电源电路板中差模电感器和共模电感器位置示意图，利用这两种不同的外形特征可以方便地区分它们。另外，一些开关电源中利用共模电感器漏感来代替差模电感器，这时在开关电源电路板上就见不到差模电感器。
