负反馈电阻电路分析

发布时间:2013/8/10 21:09:09 访问次数:578

    负反馈电阻电路是一个应用很广、种类很多、分析较困难的电路,31068-1011如图3-15所示是三极管偏置电路中的集电极一基极负反馈电阻电路,这是一个常见电路。
    当三极管工作在放大状态时,需  图3-15三极管偏置电路中的集电极一基极负反馈电阻电路要给三极管VT1基极加上一个大小合适的直流电压,以使三极管产生一个大小适当的基极电流,电阻Rl就能起到这个作用。
    电阻Rl接在三极管基极与集电极之间,基极是三极管的输入端,集电极是三极管的输出端。三极管VT1工作在放大状态,是一个放大器,当一个元器件(电阻)接在一个放大器输入端与输出端之间时,该元器件就构成了反馈电路,电路中的Rl就是反馈电阻,通过反馈电路分析,Rl构成了负反馈,所以Rl构成负反馈电阻电路。
    交流信号电阻分压衰减电阻电路和基准电压电阻分级电路分析
    交流信号电阻分压衰减电阻电路分析

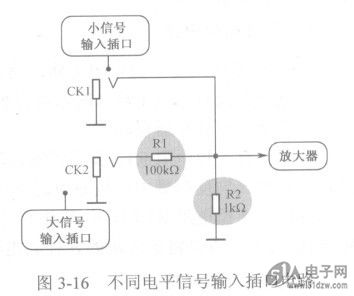

    如图3-16所示是不同电平信号输入插口电路。减电路。CK1是小信号输入插口,CK2是大信号输入插口。
    从插口CK1输入的低电平信号直接加到放大器的输入端,从高电平榆入插口CK2输入的信号,由于信号太大,不能直接加到放大器的输入端,否则将引起放大器的大信号堵塞,所以要在CK2电路中加入交流信号电阻分压衰减电路。


    从CK2输入的信号加到由Rl和R2构成的分压电路中,其输出信号加到放大器的输入端。从电路中Rl和R2的标称电路中的Rl和R2构成交流信号分压衰阻值可知,分别是lOOkQ和lkQ,这一分压电路对输入信号衰减约100倍,这样信号幅度大大减小,可以直接输入到放大器的输入端。

    负反馈电阻电路是一个应用很广、种类很多、分析较困难的电路,31068-1011如图3-15所示是三极管偏置电路中的集电极一基极负反馈电阻电路,这是一个常见电路。
    当三极管工作在放大状态时,需  图3-15三极管偏置电路中的集电极一基极负反馈电阻电路要给三极管VT1基极加上一个大小合适的直流电压,以使三极管产生一个大小适当的基极电流,电阻Rl就能起到这个作用。
    电阻Rl接在三极管基极与集电极之间,基极是三极管的输入端,集电极是三极管的输出端。三极管VT1工作在放大状态,是一个放大器,当一个元器件(电阻)接在一个放大器输入端与输出端之间时,该元器件就构成了反馈电路,电路中的Rl就是反馈电阻,通过反馈电路分析,Rl构成了负反馈,所以Rl构成负反馈电阻电路。
    交流信号电阻分压衰减电阻电路和基准电压电阻分级电路分析
    交流信号电阻分压衰减电阻电路分析
    如图3-16所示是不同电平信号输入插口电路。减电路。CK1是小信号输入插口,CK2是大信号输入插口。
    从插口CK1输入的低电平信号直接加到放大器的输入端,从高电平榆入插口CK2输入的信号,由于信号太大,不能直接加到放大器的输入端,否则将引起放大器的大信号堵塞,所以要在CK2电路中加入交流信号电阻分压衰减电路。


    从CK2输入的信号加到由Rl和R2构成的分压电路中,其输出信号加到放大器的输入端。从电路中Rl和R2的标称电路中的Rl和R2构成交流信号分压衰阻值可知,分别是lOOkQ和lkQ,这一分压电路对输入信号衰减约100倍,这样信号幅度大大减小,可以直接输入到放大器的输入端。
