1．熔断电阻器图形符号信息解读
    目前熔断电阻器图形符号还没有统一规定，2-1571552-2各公司有自己的规定。熔断电阻器图形符号用R表示，通常就用普通电阻器的图形符号。如表2-26所示是熔断电阻器图形符号信息解读。

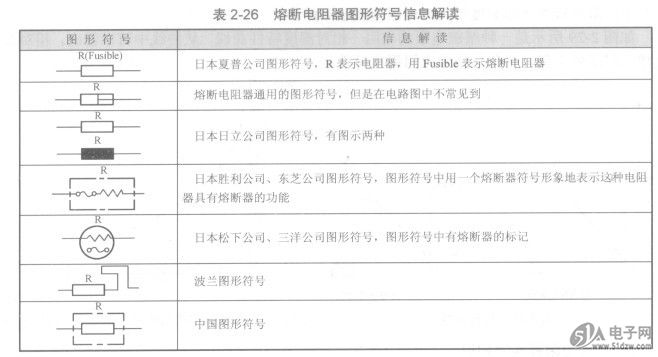

    表2-26熔断电阻器图形符号信息解读


    2．熔断电阻器参数表示方法解说
    在熔断电阻器上只表示出它的标称阻值大小。标称阻值的大小采用色标法，其具体表示方法同色标电阻器一样。
    3．熔断电阻器主要特性解说排阻图形符号信息及实用知识解说
    图2-31  -种排阻的图形符号


    排阻图形符号信息觯读
    如图2-31所示是一种排阻的图形符号，由于排阻内电阻类型比较多，排阻的图形符号表示形式也有多种。排阻图形符号用RP表示，也有用RN表示的。
    识别排阻图形符号时要注意，它的图形符号与集成电路的图形符号有些相近，但是集成电路用A或D、IC来表示。
