数码复印机主要用于文稿的复印和数据的打印，ISO7640FMDW是现代办公环境中不可缺少的数码外设产品。它主要是由主控和数据处理电路、电源供电电路、驱动电路、高压产生电路和操作显示电路构成的，图7-8所示为典型数码复印机整机电路结构示意图。

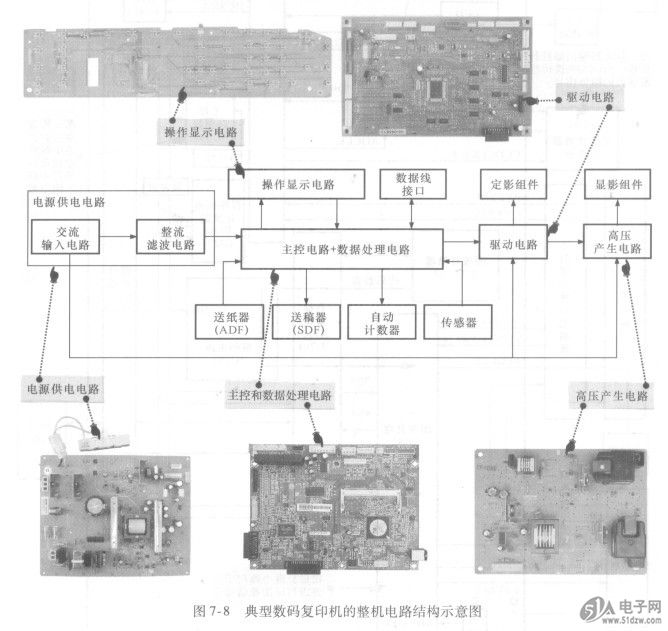

    图7-8典型数码复印机的整机电路结构示意图


    (1)主控和数据处理电路的特点
    主控电路是数码复印机的控制中枢和大脑，数码复印机的所有动作都是由主控电路进行控制的。在主控电路中设有许多的集成电路芯片，其控制的核心器件是微处理器芯片，扫描图像和打印数据处理芯片是数码复印机的数据处理电路，其外围电路还有多个存储器和接口电路，图7-9所示为典型数码复印机主控电路和数据处理电路的结构示意图。

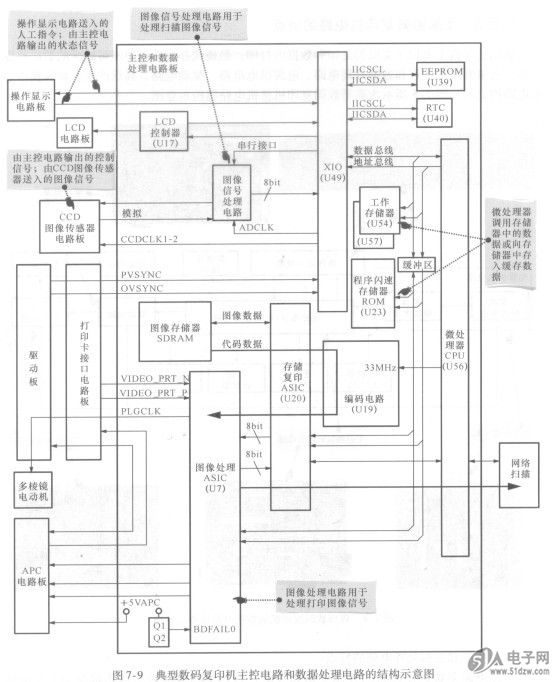

    图7-9典型数码复印机主控电路和数据处理电路的结构示意图


    (2)电源供电电路的特点
    在数码复印机中，各电路元器件和各功能部件的供电都是由电源供电电路完成的，该电路的结构和特点与打印机中电源电路的结构和特点相似，在此不再介绍。
