练会差动放大电路的识图方法

发布时间:2013/8/4 13:41:57 访问次数:915

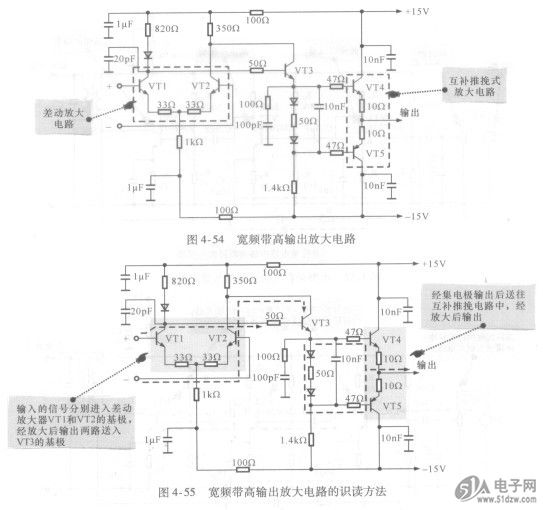

    图4-54所示为宽频带高输出放大电路,BDCA-15-25+这是一个典型的差动放大电路,可以有效地抑制零点漂移的现象。各级间均为直接耦合,放大信号的频率范围从直流开始,高频可达30MHz,适用于信号的测量电路中。如果晶体三极管选择高频性能好的器件,fT达1GHz,该放大电路的频率范围还可延伸。
    从图4-54可知,该电路主要是由差动信号输入电路(VT1、Vrl2)、激励放大器VT3和互补推挽输出级( VT4、VT5)等元器件构成的。


    找到了该电路的主要元器件后,可根据主要元器件的功能特点,对电路进行识读,如图4-55所示。
    输入的信号分别进入差动放大器VT1和VI2的基极,经放大后输出两路送入晶体三极管放大器VT3的基极上,经集电极输出后送往共发射极一共基极电路中,经放大后输出。

    图4-54所示为宽频带高输出放大电路,BDCA-15-25+这是一个典型的差动放大电路,可以有效地抑制零点漂移的现象。各级间均为直接耦合,放大信号的频率范围从直流开始,高频可达30MHz,适用于信号的测量电路中。如果晶体三极管选择高频性能好的器件,fT达1GHz,该放大电路的频率范围还可延伸。
    从图4-54可知,该电路主要是由差动信号输入电路(VT1、Vrl2)、激励放大器VT3和互补推挽输出级( VT4、VT5)等元器件构成的。


    找到了该电路的主要元器件后,可根据主要元器件的功能特点,对电路进行识读,如图4-55所示。
    输入的信号分别进入差动放大器VT1和VI2的基极,经放大后输出两路送入晶体三极管放大器VT3的基极上,经集电极输出后送往共发射极一共基极电路中,经放大后输出。
