不同的电路，识图步骤也有所不同，SC14430A3MA3VD下面根据电子电路应用的行业领域，分别介绍电原理图、框图、元器件分布图、印制电路板图的识图步骤。
    (1)整机电原理图的识图步骤和识图要领
    了解一个整机电路原理，首先要了解它的整机结构，再分别了解各个单元电路的结构，最后再将各单元电路相互连接起来，并异懂整机各部分的信号变换过程，就完成了识图的过程。
    整机电原理图的识读可以按照如下四个步骤进行。下面我们以超外差调幅( AM)收音机为例介绍整机电原理图识图的四个步骤。
    ①了解电子产品功能
    一个电子产品的电路图，是为了完成和实现这个产品的整体功能而设计的，首先搞清楚产品电路的整体功能和主要技术指标，便可以在宏观上对该电路图有一个基本的认识。

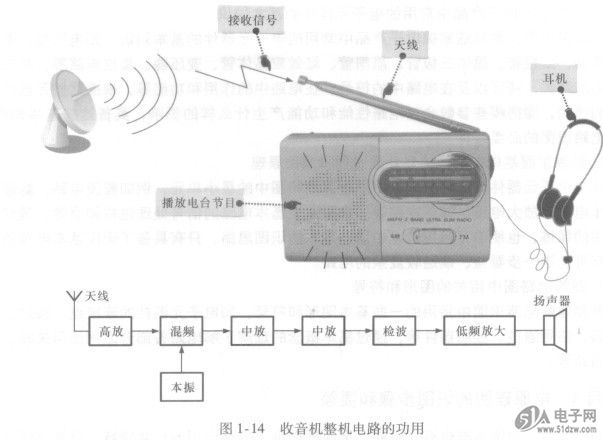

    例如：收音机是接收广播节目的产品，它将天线接收的高频载波进行选频（调谐）放大和混频，与本振信号相差形成固定中频的载波信号，再经中放和检波，将调制在载波上的音频信号取出，再经低频功放去驱动扬声器，如图1—14所示。
    ②找到整个电路图总输入端和总输出端
    整机电原理图一般是按照信号处理的流程为顺序进行绘制的，按照一般人读书的习惯，通常输入端画在左侧，信号处理为中间主要部分．输出则位于整张图样的最右侧部分。比较复杂的电路，输入与输出的部位无定则，因此，分析整机电原理图可先找出整个电路图的总输入端和总输出端，即可判断出电路图的信号处理流程和方向。
    ③以主要元器件为核心将整机电原理图“化整为零”
    在掌握整个电原理图的大致流程基础上，根据电路中的核心元器件将整机划分成一个一个的功能单元，然后将这些功能单元对应学过的基础电路，再进行分析。


   例如：图l一15所示为典型收音机的整机电路原理图，根据其电路功能找到其天线端为信号接收端，即输入端，其最后输出声音，则右侧音频信号为输出端，然后根据电路中的几个核心元器件，将其划分为五个功能模块。
    ④最后各个功能单元的分析结果综合“聚零为整”
    每个功能单元的结果综合在一起即整个产品，即最后“聚零为整”，完成整机电路原理图的识读。
    上述整机电原理图示出了组成收音机的各个部分，下面我们就可以对上述划分的几个功能模块进行逐一识读和理解，了解其电路构成、工作原理以及各主要元器件的功能。然后“聚零为整”，完成整个收音机电路的识读。
