并联(电流)叠加器
发布时间:2013/7/30 20:32:15 访问次数:1041
电流叠加器最基本的形式是输入端、反馈和误差电流的星形连接关系,反馈因子的输出电阻与前向增益A的输
入电阻并联,PS2501/KK052而且这两者组合起来形成电路的有效开环输入电阻。通常情况下,在大反馈环路中寻找这种类型的叠加器并不直观,因为输入电压施加在电路上并不意味着反馈环路是叠加电压,而往往直观感觉会认为是这样。即便如此,如前文所讨论的一样,通过寻找输入和反馈电压的基极发射极和(或)者栅源端来检验串联叠加输入信号,仍然是较为简单的方法,所以也推荐这样分析。在排除了串联叠加网络的可能性后,直接寻找星形反馈连接点有助于识别可能存在的并联(电流)叠加器。注意因为误差电流i。接近为0,所以并联叠加器假设输入电流7,和反馈电流ZFB虚拟镜像。
并联叠加负反馈电路的闭环输入电阻是有效开馈环路的响应与吸入和提供补偿反馈电流(通过GFB)相反,在输入端上电压几乎没有变化。因此反馈跨导GFB的电阻非常小,可以通过施加一个测试电压(即VT),除以由测试电压得到的测试电流得到电阻:
因此并联叠加降低了开环电路的有效输入电阻,其系数为,该系数也出现在大多数其他闭环反馈参数相对于开环对应参数的关系式当中。因为对于并联叠加器来说,输入电阻(和阻抗)可以降得非常低,而极小的输入阻抗对于流入电流来说是理想的负载,所以并联叠加器就是输入电流的理想负载。

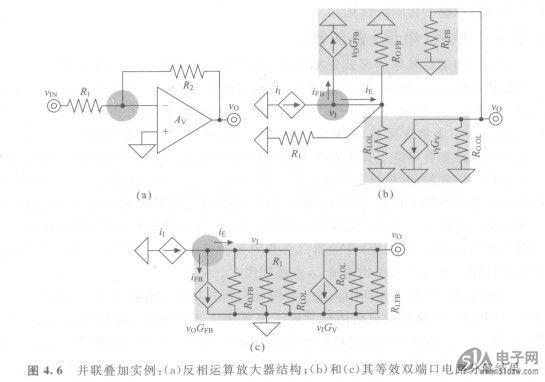

图4.6所示的反相放大器结构是并联叠加负反馈电路。运算放大嚣不是串联叠加器,这是因为其同相端为交流地,反相端的星形连接叠加了流过电阻Ri上的电流和反馈电流。尽管整体电路的输入为电压,电压引入的电流信号则叠加并进入环路处理,使得该反馈电路为跨阻放大器。在利用负反馈理论之前,采用标准的负反馈(和运算放大器)进行近似分析通常非常有用,也就是输入端形成“虚短”,和反馈电流或者Z,R2形成虚拟镜像(即流经R2的电流),因此等于iR2。反相端为虚拟为上的欧姆压降,综上分析,可以得到整体电压增益。
电流叠加器最基本的形式是输入端、反馈和误差电流的星形连接关系,反馈因子的输出电阻与前向增益A的输
入电阻并联,PS2501/KK052而且这两者组合起来形成电路的有效开环输入电阻。通常情况下,在大反馈环路中寻找这种类型的叠加器并不直观,因为输入电压施加在电路上并不意味着反馈环路是叠加电压,而往往直观感觉会认为是这样。即便如此,如前文所讨论的一样,通过寻找输入和反馈电压的基极发射极和(或)者栅源端来检验串联叠加输入信号,仍然是较为简单的方法,所以也推荐这样分析。在排除了串联叠加网络的可能性后,直接寻找星形反馈连接点有助于识别可能存在的并联(电流)叠加器。注意因为误差电流i。接近为0,所以并联叠加器假设输入电流7,和反馈电流ZFB虚拟镜像。
并联叠加负反馈电路的闭环输入电阻是有效开馈环路的响应与吸入和提供补偿反馈电流(通过GFB)相反,在输入端上电压几乎没有变化。因此反馈跨导GFB的电阻非常小,可以通过施加一个测试电压(即VT),除以由测试电压得到的测试电流得到电阻:
因此并联叠加降低了开环电路的有效输入电阻,其系数为,该系数也出现在大多数其他闭环反馈参数相对于开环对应参数的关系式当中。因为对于并联叠加器来说,输入电阻(和阻抗)可以降得非常低,而极小的输入阻抗对于流入电流来说是理想的负载,所以并联叠加器就是输入电流的理想负载。
图4.6所示的反相放大器结构是并联叠加负反馈电路。运算放大嚣不是串联叠加器,这是因为其同相端为交流地,反相端的星形连接叠加了流过电阻Ri上的电流和反馈电流。尽管整体电路的输入为电压,电压引入的电流信号则叠加并进入环路处理,使得该反馈电路为跨阻放大器。在利用负反馈理论之前,采用标准的负反馈(和运算放大器)进行近似分析通常非常有用,也就是输入端形成“虚短”,和反馈电流或者Z,R2形成虚拟镜像(即流经R2的电流),因此等于iR2。反相端为虚拟为上的欧姆压降,综上分析,可以得到整体电压增益。
