小型固定电阻网络实际上就是将几个单独的G8P-1A4P DC48电阻器，按一定的配置要求连接成一个组合元件。按照结构的不同，小型固定电阻网络可以分戍小型扁平封装型( SOP)电阻网络、芯片功率型电阻网络、芯片载体型电阻网络和芯片阵列型电阻网络4种结构。


    小型扁平封装型( SOP)电阻网络是将电阻元件用厚膜或薄膜方法制作在氧化铝基板上，经内部连接并与外引出端焊接后，模塑封装而成。这种电阻网络的外引出端子结构与SOP集成电路相同。具有耐湿性好，机械强度高等特点。图5-8所示为小型扁平封装型(SOP)电阻网络的外形结构。

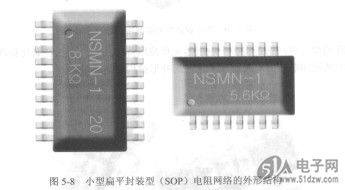

    图5-8小型扁平封装型(SOP)电阻网络的外形结构

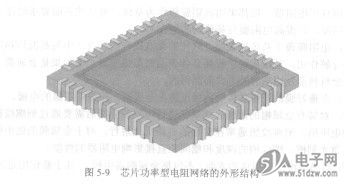

    芯片功率型电阻网络一般是用氮化钽薄膜或厚膜制作而成的复合电阻器元件，其电路表面覆盖有低熔点玻璃膜。图5-9所示为芯片功率型电阻网络的外形结构。这种电阻网络的精度高、功率大，适于高速贴片，常用于功率放大电路。
