描绘方波

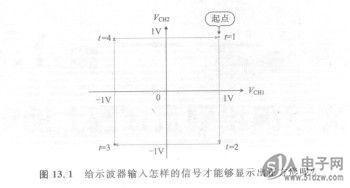

    使用X-y模式，要在示波器上描绘图13.1所示AS3932的正方形时，应该给X轴（通道1）和Y轴（通道2）输入怎样的信号呢？图13.1  给示波器输入怎样的信号才能够显示出正方形呢？


    如果从图中正方形的右上角的坐标(+1，+1)开始描绘，那么初始电压就是
    (V CHl,VCH2)=(+1V,+1V)
    以这里为起始点，沿顺时针方向向右下方前进时，应该是横轴VCH．的值变化，而纵轴V。H。的值由+ 1V变化到-1V。前进到右下方时，各通道的电压就变为
    ( VCH1,VCH2)=(+1V,-1V)
    然后，沿顺时针方向向左下方（一1，-1）前进。这时，应该是纵轴V CH2的值不变化，而横轴V。H，从+1V变化到-1V。前进到左下方时，各通道的电压就变为
    (V.H1,V CH2)=(-1V,-1V)
    重复这个次序，继续前进到左上方和右上方，就画成了正方形。这时的通道1和通道2的输入信号的电压，就是图13.2那样变化的波形。如果把这两个信号输入给示波器，设定为X-y模式，那么一笔绘出的正方形就可以显示在显示器上。当输入信号的频率低时，可以看见光点慢悠悠地移动。如果加速这个动作，使输入的信号的频率提高到1秒钟重复几十次时，由子眼睛的残留效应，就可以看到显示出正方形来。
