描绘“Q”
发布时间:2013/6/13 19:47:31 访问次数:671

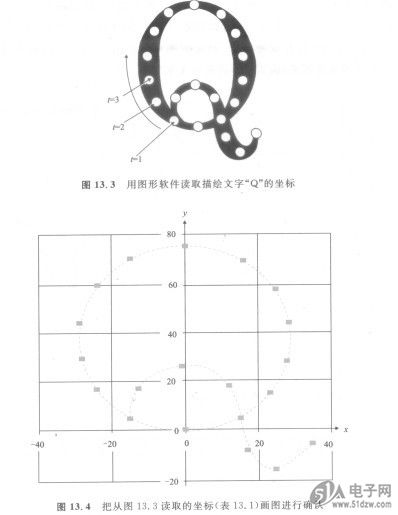

如果要在示波器上描绘出文字“Q”，X轴方向上的输入电AS3933压和Y轴方向上的输入电压应该怎样变化呢？为了探讨这个问题，首先需要沿前面一笔描绘的次序，取出文字“Q”各点的坐标。如图13.3所示那样，使用图形软件，把文字“Q”放大，读出各点的坐标。坐标的读取从左下方的t-l处开始，沿顺时针取点，用读取出的坐标作成表13.1，画出的图形示于图13.4。可以看出，把坐标数据平滑地连接起来，确实能够表现出文字“Q”。
图13.4把从图13.3读取的坐标（表13.1）画图进行确认
图13.5画出了X方向和y方向的驱动信号XDRV (t)和YDRV (t)随时间变化的结果。如果作出能够输出图13.5所示的两个信号的非线性电路（X轴用和y轴用），并分别把X轴用的信号输入给通道1，把y轴用的信号输入给通道2，并且把测定模式设定成X-y模式，那么显示器上就可以显示出文字“Q”来。
如果要在示波器上描绘出文字“Q”，X轴方向上的输入电AS3933压和Y轴方向上的输入电压应该怎样变化呢？为了探讨这个问题，首先需要沿前面一笔描绘的次序，取出文字“Q”各点的坐标。如图13.3所示那样，使用图形软件，把文字“Q”放大，读出各点的坐标。坐标的读取从左下方的t-l处开始，沿顺时针取点，用读取出的坐标作成表13.1，画出的图形示于图13.4。可以看出，把坐标数据平滑地连接起来，确实能够表现出文字“Q”。
图13.4把从图13.3读取的坐标（表13.1）画图进行确认
图13.5画出了X方向和y方向的驱动信号XDRV (t)和YDRV (t)随时间变化的结果。如果作出能够输出图13.5所示的两个信号的非线性电路（X轴用和y轴用），并分别把X轴用的信号输入给通道1，把y轴用的信号输入给通道2，并且把测定模式设定成X-y模式，那么显示器上就可以显示出文字“Q”来。
