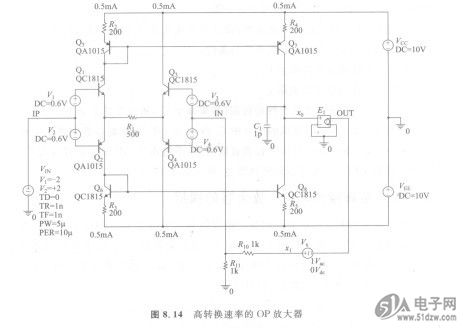

初级使用图8.13 (d)的电路，第2级G6B-2014P-US-24V使用基于电流反射镜电路的折返构成OP放大器，这样就完成了示于图8.14的OP放大器。这是一种高转换速率的()P放大器。
    关于初级的偏置，因为模拟器对可能使用的晶体管数目的限制而使用理想电压源，一边观察集电极电流值，一边把电压源V1、V：、V3、V。合并为0.6V。不过实际上，还是用第5章介绍过的比较正规一些的方法进行偏置比较好。
    为了使这种结构的OP放大器真正具有高转换速率，电路常数的设计方针很重要。转换速率SR( Slew Rate)就像第7章讨论过的那样，由补偿电容C．以及给它充放电的最大电流Il所决定.


    为了得到高的转换速率，可以增大I，、减小C。但是，这次的电路结构中，由于I，不是设计参数，所以就只能减小C．。另一方面，OP放大器的GB积GBW，通是由初级的跨导9i和补偿电容Cl按下式计算得到的.
    希望GB积尽量高。不过由于二次极点的影响，不能过分地提高。也就是说，如果二次极点的影响决定极限值，那么在减小C，的情况下，g，也必须减小，使得GB积不变化。但是，直流增益A。是由初级的跨导g，以及增益节点的输出电阻r。决定的，即所以g，过于小的话，会导致直流增益下降。
    结论是，为了得到高的转换速率，设计时应该从式(8.2)、式(8.3)、式(8.4)人手进行考虑，均衡地满足下面矛盾的条件：
    (1)为了转换速率而减小C。
    (2)为了直流增益而提高g。
    (3)把GB积维持在稳定性的极限（如果减小C，，则也要减小9i）
    根据这个设计方针，这次的设计中Cl取C=lpF，要比晶体管的寄生电容小。R1≈1/9,，取值小些可以使提高直流增益，不过由于GB积也跟着变大了，会影响到稳定性。因此考虑到环路增益，决定Ri一500Q。
