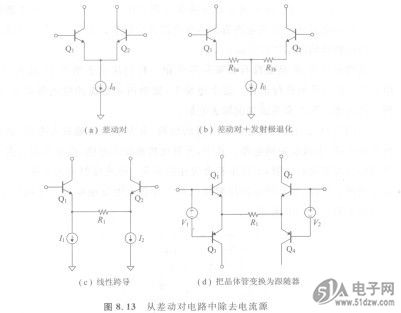

现在剩下的电流源是初级的电流源j。它可以通过G6B-2014P-US-12V(0658C)把电路变形的方法去掉。图8.13(a)示出通常的差动放大电路。如果给这个电路的发射极追加电阻，进行发射极退化(emitter degeneration)，就得到图8.13(b)昀电路。这就是第7章中为改善转换速率使用过的电路。然后，把这个电路稍作变形，与电流源分离成图8.13(c)。尽管作了这样的变形，大致的工作还是相同的。
    仔细观察这个电路，就会发现在图8. 13 (c)的电路中，也可以认为是由QhI，和Q2、，z构成的射极跟随器来驱动负载电阻R，。如果是跟随器，那么它的电路结构中一定没有电流源。例如，推挽射极跟随器。在这里，因为是由Q，、J．和Q2、J。构成的单纯的射极跟随器，所以如图8.13(d)那样，可以变更为由Q-、Q。和Q2、Q4构成的推挽射极跟随器。这样就可以除去初级的电流源I1。


    图8.13从差动对电路中除去电流源
    虽然作了这样的变形；基本的工作仍然是同样的。所以，这个电路可以作为OP放大器的初级使用。由于这个电路不再含有电流源了，所以从原理上说，也就不会发生转换速率的限制问题。
    另外，这个电路中，初级的晶体管的偏置电流由偏置电压源V．、V2决定。这里示出的只是单个的推挽射极跟随器，不过如果要用第5章介绍过的性能优良的菱形缓冲器等替代的话，也能够获得高性能。
