三极管放大电路连接形式
发布时间:2013/5/22 20:47:44 访问次数:3357
放大器是一种三端电路,其中必有一端是DS4E-SL2-1.5V输入和输出的共同“地”端。如果这个共“地”端接于发射极,则称其为共发射极放大电路;接于集电极,则称其为共集电极放大电路;接于基极,则称其为共基极放大电路。下面分别介绍这几种电路连接形式的特点。
(1)共发射极放大电路。

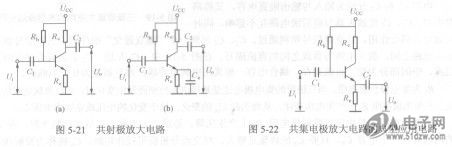

共发射极放大电路如图5-21所示。
图5-21 (a)是共发射极放大电路的典型应用电路。其输入信号是由三极管的基极与发射极两端输入的,再由三极管的集电极与发射极两端获得输出信号。因为发射极是共同接地端,所以称为共发射极放大电路。
一般常用的共发射极放大电路均会在射极电阻R。旁并联一个旁路电容器Ce,如图5-21 (b)所示。电容器在直流情况下几乎呈现开路,所以发射极电阻有稳定直流工作点的作用:在交流情况下,电容器几乎呈现短路,可以提高电压增益,所以通常在射极电阻旁并联一个旁路电容器Ce。
共发射极放大电路具有以下特征:①输入信号与输出信号反相;②电压增益高;③电流增益大;④功率增益最高(与共集电极、共基极比较);⑤适用于电压放大与功率放大电路。
(2)共集电极放大电路。
共集电极放大电路的典型应用电路如图5-22所示。
图5-22共集电极放大电路的典型应用电路
在共集电极放大电路中,输入信号是由三极管的基极与集电极两端输入,再由三极管的发射极与集电极两端输出。因为集电极是共同接地端,所以称为共集电极放大电路。
共集电极放大电路具有以下特性:①输入信号与输出信号同相;②电压增益低(≤1);③电流增益高(1+∥);④功率增益低;⑤适用于电流放大和阻抗匹配电路。
共集电极放大电路的输出电压与输入电压近似相等,电压未被放大,但电流放大了,即输出功率被放大了。
共集电极放大电路的特点是输出、榆入特性佳(输入阻抗大,输出阻抗小),但电压增益却大约只有一倍。基于这种特性,共集电极放大电路并不适合用来放大电压信号。其最大用途是用作缓冲电路。将共集电极放大电路接在一个电路系统的入端之前作为输入极,或接在输出端之后作为输出级,可使整个系统有高输入阻抗或低输出阻抗,提高系统性能。
(3)共基极放大电路。
共基极放大电路的典型应用电路如图5-23所示。
在共基极放大电路中,输入信号由三极管的发射极与基极两端输入,再由三极管的集电极与基极两端获得输出信号。因为基极是共同接地端,所以称为共基极放大电路。
共基极放大电路具有以下特性:①输入信号与输出信号同相;②电压增益最高;③电流增益低(≤1);④功率增益高;⑤适用于高频电路。
共基极放大电路的输入阻抗很小,会使输入信号严重衰减,不适合作为电压放大器。但它的频宽很大,因此通常用来做宽频或高频放大器。在某些场合,共基极放大电路也可以作为“电流缓冲器”使用。
