触摸式延时开关
发布时间:2013/4/8 20:32:29 访问次数:956
触摸式延时开关并没有传统意义上的“开关”存在，用户只PI5A4684GAEX需触摸特定的金属部件，照明灯即刻点亮，延时一定时间后会自动关灯。

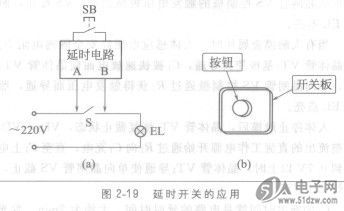

图2-19 延时开关的应用

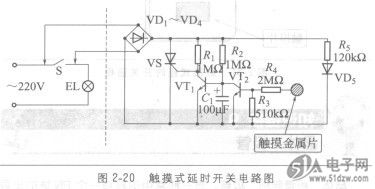

图2-20所示为触摸式延时开关的电路图，其中虚线以右部分可以单独制成产品，供用户直接替代原有的电灯开关S。电路
中，单向晶闸管VS承担主控任务，控制着照明灯EL的开与关。晶体管VTi、VT2、电容Cl等组成触摸和延时控制电路，控制着单向晶闸管VS的导通与截止。VDi～VD4为整流二极管，为电路提供直流工作电源。
触摸式延时开关并没有传统意义上的“开关”存在，用户只PI5A4684GAEX需触摸特定的金属部件，照明灯即刻点亮，延时一定时间后会自动关灯。
图2-19 延时开关的应用
图2-20所示为触摸式延时开关的电路图，其中虚线以右部分可以单独制成产品，供用户直接替代原有的电灯开关S。电路
中，单向晶闸管VS承担主控任务，控制着照明灯EL的开与关。晶体管VTi、VT2、电容Cl等组成触摸和延时控制电路，控制着单向晶闸管VS的导通与截止。VDi～VD4为整流二极管，为电路提供直流工作电源。
