开关式集成稳压器的特点是调整管工作于L5973D开关状态，因此效率高、自身功耗低；缺点是输出电压精度较差、纹波系数和噪声较大。
    开关式集成稳压器可分为自激串联控制式、自激并联控制式、他激脉宽控制式、他激频率控制式、他激脉宽和频率控制式等。

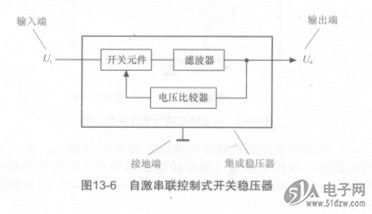

    (1)自激串联控制式稳压电路原理如图13-6所示，开关管与负载串联，开关管输出的脉动电压经滤波器滤波为直流电压输出。电压比较器根据输出电压的变化调节开关管的导通、截止比例，使输出电压Uo保持稳定。

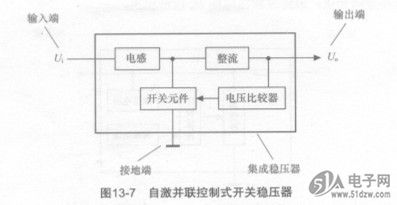

    (2)自激并联控制式稳压电路原理如图13-7所示，开关管与负载并联，对输出电压作开关式分流调整。电压比较器根据输出电压的变化调节开关管的导通、截止比例，使输出电压砜保持稳定。
