并联式集成稳压器
发布时间:2013/2/18 18:17:00 访问次数:712
并联式集成稳压器的特点是调整管与负T141AM61载并联，并工作在线性区域。并联式集成稳压器负载短路能力强，但电压、电流调整率差，通常作为电流源运用。

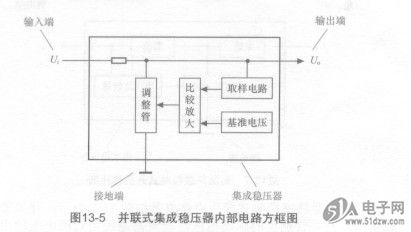

图13-5所示为并联式集成稳压器内部电路结构方框图，其工作原理是：取样电路将输出电压Uo按比例取出，送入比较放大器与基准电压进行比较，差值被放大后去控制调整管，使调整管分流比例作反方向变化，最终使输出电压“保持稳定。
并联式集成稳压器的特点是调整管与负T141AM61载并联，并工作在线性区域。并联式集成稳压器负载短路能力强，但电压、电流调整率差，通常作为电流源运用。
图13-5所示为并联式集成稳压器内部电路结构方框图，其工作原理是：取样电路将输出电压Uo按比例取出，送入比较放大器与基准电压进行比较，差值被放大后去控制调整管，使调整管分流比例作反方向变化，最终使输出电压“保持稳定。
