绝缘栅场效应管结构和王作原理解说
发布时间:2013/1/5 20:27:59 访问次数:594

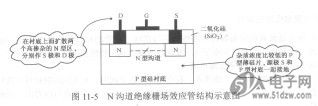

图11-5所示是N沟道绝缘栅场效12-21C/BHC-YL1M2HY/2Y应管结构示意图。在两个N型区之间再形成一个N型硅薄层,于是形成N型沟道。在N沟道上面加一层绝缘材料二氧化硅,在绝缘层上面加一个铝层电极,作为栅极G。
图11-5 N沟道绝缘栅场效应管结构示意图
在G、S极之间加一个电压,那么G极铝层与P型衬底之间如同是以绝缘层为介质的平行板电容器。改变G、S极之间的电压大小,可以改变N型沟道的电阻。
G、S极之间电压增大时,N型导电沟道变厚,沟道电阻减小,在相同的D、S极电压下流过沟道的电流便增大。G、S极之间电压减小时,N型导电沟道变薄,沟道电阻增大,流过沟道的电流便减小。改变G、S极之间电压大小,可控制流过沟道的电流大小,即控制漏极电流的大小。
图11-5所示是N沟道绝缘栅场效12-21C/BHC-YL1M2HY/2Y应管结构示意图。在两个N型区之间再形成一个N型硅薄层,于是形成N型沟道。在N沟道上面加一层绝缘材料二氧化硅,在绝缘层上面加一个铝层电极,作为栅极G。
图11-5 N沟道绝缘栅场效应管结构示意图
在G、S极之间加一个电压,那么G极铝层与P型衬底之间如同是以绝缘层为介质的平行板电容器。改变G、S极之间的电压大小,可以改变N型沟道的电阻。
G、S极之间电压增大时,N型导电沟道变厚,沟道电阻减小,在相同的D、S极电压下流过沟道的电流便增大。G、S极之间电压减小时,N型导电沟道变薄,沟道电阻增大,流过沟道的电流便减小。改变G、S极之间电压大小,可控制流过沟道的电流大小,即控制漏极电流的大小。
