CA8120A系列示波器是XC4006TM-5便携式双通道示波器，本机垂直系统具有5 mV/div到5V／div的偏转灵敏度，水平系统具有0.5 s/div到0.2V s/div的扫描速度，并设有扩展Xl0，可将扫描速度提高到20ns/div。
    1．CA8120A系列示波器的特点
    (1)扫描扩展功能可以同时观察扫描扩展的波形，实现双踪四线显示。
    (2)峰值自动同步功能可在多数情况下毋需调节电平旋钮就能获得同步波形。

    (3)释抑控制功能可以方便地观察多重复周期的复杂波形。
    (4)具有电视信号同步功能。
    (5)交替触发功能可以观察两个频率不相关的信号波形。
     2．面板控制键

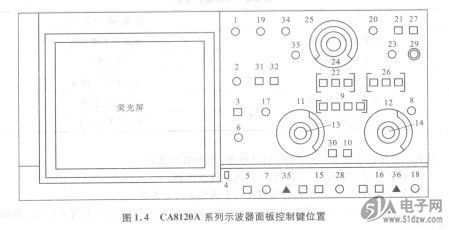

   (1)面板控制键位置（如图1.4所示）

   (2)控制键的作用

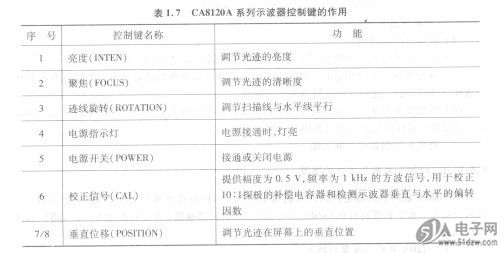

   CA8120A系列示波器控制键的作用见表1.7，表1.7中的序号与图1.4中的序号一致。
