检测打印机电路中的直插式三极管
发布时间:2012/9/2 20:25:41 访问次数:904
直插式三极管一般被应用在6N136-000E打印机的电源供电电路板中，为了准确测量，多采用开路测量。打印机电路中的直插式三极管的测量方法如下：

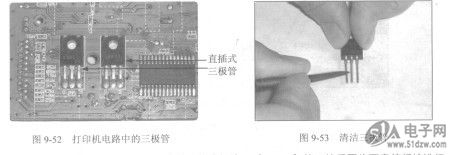

首先将电路板的电源断开，接着对三极管进行观察，看待测三极管是否损坏，有无烧焦虚焊等情况。如果有，则三极管损坏，如图9-52所示。
如果待测三极管外观没有问题，接着将待测三极管从电路板上卸下，并清洁三极管的弓脚，去除引脚上的污物，确保测量时的准确性，如图9-53所示。

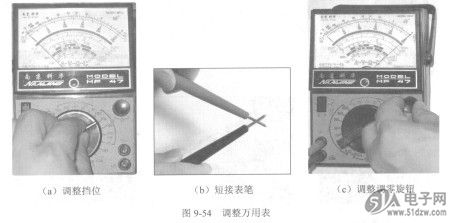

清洁完成后，将指针式万用表的功能旋钮旋至“R×1k"挡，然后再将两表笔相接进行调零校正，如图9-54所示。
直插式三极管一般被应用在6N136-000E打印机的电源供电电路板中，为了准确测量，多采用开路测量。打印机电路中的直插式三极管的测量方法如下：
首先将电路板的电源断开，接着对三极管进行观察，看待测三极管是否损坏，有无烧焦虚焊等情况。如果有，则三极管损坏，如图9-52所示。
如果待测三极管外观没有问题，接着将待测三极管从电路板上卸下，并清洁三极管的弓脚，去除引脚上的污物，确保测量时的准确性，如图9-53所示。
清洁完成后，将指针式万用表的功能旋钮旋至“R×1k"挡，然后再将两表笔相接进行调零校正，如图9-54所示。
