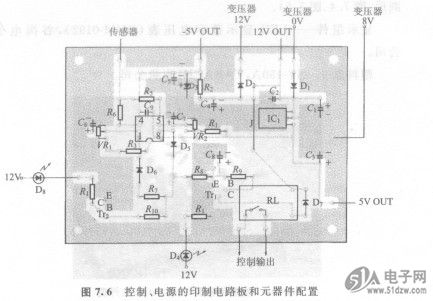

首先制作控制／电源FR154电路板，请参考图7.6所示的印制电路板进行制作。焊接时注意不要出现焊接不良的情况，电解电容器较长的管脚为正极。



    请不要将二极管的方向和晶体管管脚的位置弄错，制作完成后的控制／电源电路板如图7.7所示，传感器安装板如图7.8所示。

    按照说明书仔细检查显示组件的各元器件后将其安装在实验板上。制作的要点是使各元器件的高度与7段LED -致。
    在机盒上开孑L，利用垫片将控制／电源板和传感器固定（图7.9），在面板正面开孔。安装电源开关和变压器，同时完成接线。
    完成后首先确认控制部分的电源电压，若检测到+5V和- 5V（-3.5V～-5V），表明正常，可以继续往下进行传感器和显示部分的接线工作。
    调整显示部分的时候，在输入端加上1V左右的电压，然后旋转VR，设法得到该电压的显示值。调整控制部分的时候，我们设定控制的目标是相对湿度达到70%的条件下让继电器接通。因此我们将VR．设定为o7V，而将VR。设定为o6V，以便湿度为60%时继电器断开。改变传感器输入电压，如继电器确实能够完成ONlOFF，说明它是正常的，接着完成传感器的接线。
