这里采用FR153的传感器为FR153系列传感器，按湿度传感器的种类属于电阻变化型，传感器的电阻随湿度变化而变化。这种传感器的结构是在氧化铝实验板上印制贵金属（如金、银、白金等）电极，再在其上涂布一层液态高分子感湿材料，通过热压重合使二者紧紧粘连在一起，这种传感器称为高分子型。
    CHS系列传感器产品属于集成单元，它将传感器、驱动电路、线性放大电路、温度补偿电路等组成部分集中在一起，电源为DC5V，100%湿度时可输出1V校正电压。

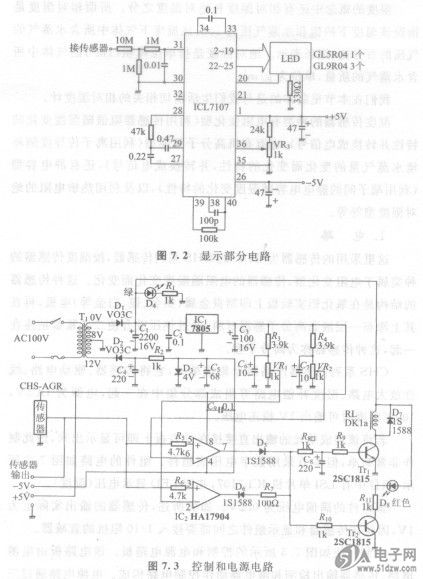

    若将该集成单元的输出直接接在仪表板上即可显示出来，因此制作非常简单，但本节采用数字电压表组件。组件的电路如图7.2所示，组件中有LSI单片机ICI)7107，并用LED显示电压（湿度）。
    该组件的满偏电压为0. 2V。如前所述，传感器的输出实际上为1V，因此在传感器和显示组件之间需要接入1/10阻抗的衰减器。
    自制一块如图7.3所示的控制和电源电路板。该电路板由电源电路、传感器输出检测和继电器动作控制电路构成。电源电路通过三端稳压器产生+5V输出电压向传感器和显示部分提供-5V和+5V电源，其中-5V通过齐纳二极管获得。控制部分通过运算放大器的比较器对传感器的输出进行比较。若湿度高于设定值，运算放大器输出H电平，晶体管导通；若低于设定值则输出I。电平，晶体管截止。
