使用探测器连接
发布时间:2012/7/26 19:44:27 访问次数:694
被测信号源与示波器1N5398连接时，可以用引线连接，也可以使用附属于示波器的探测器。一般测试时，使用高频特性良好、抗干扰能力强的高输入阻抗（lMQ以上）探测器比较方便。当探测器中设置10:1的衰减器时，被测电压值是示波器测得电压的10倍。

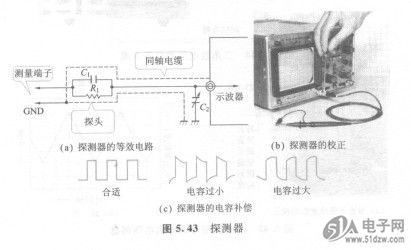

要想正确测量高频波和方波，需要调节探测器的波形补偿用可变电容器。示波器校正时，可将方波电压加到探测器上，用螺丝刀旋转探测器中的电容器C2，直到调节出正确的方波，如图5.43 (b)、5.43(c)所示。
被测信号源与示波器1N5398连接时，可以用引线连接，也可以使用附属于示波器的探测器。一般测试时，使用高频特性良好、抗干扰能力强的高输入阻抗（lMQ以上）探测器比较方便。当探测器中设置10:1的衰减器时，被测电压值是示波器测得电压的10倍。
要想正确测量高频波和方波，需要调节探测器的波形补偿用可变电容器。示波器校正时，可将方波电压加到探测器上，用螺丝刀旋转探测器中的电容器C2，直到调节出正确的方波，如图5.43 (b)、5.43(c)所示。
