玩具电动机是常用的动力装置，它能够把APW7136电能转换为机械能，可用于小电风扇转动、小离心水泵抽水等执行功能。通常玩具直流电动杌工作电压低，虽然在1.5～3V就可以启动，但启动电流较大(1～2A)，如果用触点负荷仅为几十毫安的干簧管进行开关控制，其使用寿命将大大缩短。因此，常使用电子开关来控制电动机的工作状态。

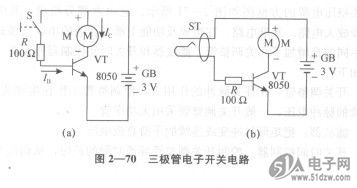

    三极管电子开关电路如图2-70所示。

   VT基极限流电阻器R如何确定呢？其计算的方法很简单，把三极管C、E极间看成短路，求解集电极电流Ic，然后IB—rc/p，在计算In的限流电阻时，以(3～5)倍I。的值代人计算，以使得三极管能工作在充分饱和状态。由于应用于开关电路，对三极管的p值要求就不严格，若卢值低，可以减小影响IB的限流电阻阻值的程度。
   根据三极管的电流分配作用，在基极输入一个较弱的电流IB，就可以控制集电极电流Ic有较强的变化。假设VT电流放大系数胪吕250，电动机启动时的集电极电流Ic=1.5A，经过计算，为使三极管饱和导通，所需的基极电流Ie≥(1500 mAl250)×2=12 mA。在图2-70 (a)电路中，电动机空载时运转电流约为500 mA，此时电源（用两节5号电池供电）电压降至2.4 V，VT基极、发射极之间电压UBE≈0.7 V。根据欧姆定律，VT基极限流电阻器的电阻值R-(2.4-0.7)V/12mA≈O.14kC/,。考虑到VT在IC较大时，p要减小，电阻值R还要小一些，实取100Q。为使电动机更可靠地启动，R甚至可减小到51 Q。在调试电路时，接通控制开关S，电动机应能自衍启动，测量VT集电极、发射极之间电压UCE≤0.35 V，说明三极管已饱和导通，三极管开关电路工作正常，否则会使VT过热而损坏。
    如图2-70(b)所示为自动灭火的热量自动控制电路。该电路中三极管仍作为电子开关使用，将图2-70(a)中的控制开关S换成双金属复片开关ST，就成为热控电路了。当蜡烛火焰烧烤到双金属复片时，复片趋于伸直状态，使得开关ST接通，电动机启动，带动小风扇叶片旋转，对准蜡烛吹风，自动将火焰熄灭；当双金属片冷却后，开关断开，小电风扇自动停转，完成了自动灭火的过程。
