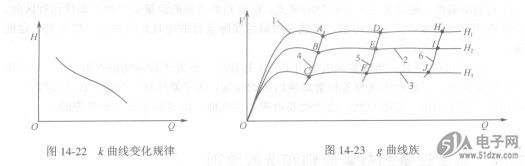

在不同的扬程REF195ES（或压力）下，n台设备和，z-l台设备的交叉点不同，这些点组成组成曲线g，曲线g是运行扬程日和切换点流量Q的关系曲线，当流量Q减少时，如果水泵风机站的扬程高，说明目前设备的运行台数多了，这时需要减少设备运行的台数，这个曲线g就是设备从，z台减少到n-l台的切换曲线，也称为关曲线g，n取不同的值，就有不同的曲线g，不同的g曲线构成g曲线族，如图14-23所示。

    图14-23中，Q为水泵飙机站的流量，V为每度电产量，曲线l为恒压力H1时的最优每度电产量曲线，曲线2为恒压力H2时的最优每度电产量曲线，曲线3为恒压力H3时的最优每度电产量曲线。A点为恒压Hi时第2台设备的最佳停机流量点，流量小于A点时由原来的2台设备运行，减少到1台设备运行，以下类似，B点为恒压H2时第2台设备的最佳停机流量点，C点为恒压H3时第2台设备的最佳停机流量点。D点为恒压Hi时第3台设备的最佳停机流量点，E点为恒压H2时第3台设备的最佳停机流量点，F点为恒压H3时第3台设备的最佳停机流量点。日点为恒压Hi时第4台设备的最佳停机流量点，，点为恒压H2时第4台设备的最佳停机流量点，I，点为恒压H3时第4台设备的最佳停机流量点。曲线4为第2台设备的关曲线，曲线5为第3台设备的关曲线，曲线6为第4台设备的关曲线，从图中可以看出，在不同的运行扬程日，萁切换点流量Q是变化的。
