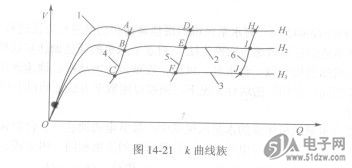

当流量Q增加时，如果水泵风机XC2S100-5TQ144C站的实际扬程低，说明目前设备的运行台数少了，这时需要增加设备运行的台数，在不同的扬程日（或压力）下，咒台设备和n+l台设备的切换点（流量点Q）不同，这些点组成曲线忌，曲线忌是运行扬程日和切换点流量Q的关系曲线，这个曲线忌是设备从，z台增加到，l+l台的切换曲线，我们把它称为开曲线K,N取不同的值，就有不同的曲线忌，不同的曲线忌构成了忌曲线族，如图14-21所示。



    图14-21中，Q为水泵风机站的流量，y为每度电产量，曲线1为恒压力Hi时的最优每度电产量曲线，曲线2为恒压力H2时的最优每度电产量曲线，曲线3为恒压力H3时的最优每度电产量曲线。A点为恒压日，时第2台设备的最佳启动流量点，流量大于A点时由原来的1台设备运行，增加到2台设备运行，以下类似，B点为恒压H2时第2台设备的最佳启动流量点，c点为恒压H3时第2台设备的最佳启动流量点。D点为恒压Hi时第3台设备的最佳启动流量点，E点为恒压H2时第3台设备的最佳启动流量点，点为恒压H3时第3台设备的最佳启动流量点。日点为恒压Hi时第4台设备的最住启动流量点，点为恒压H2时第4台设备的最佳启动流量点，点为恒压H3时第4台设备的最佳启动流量点。曲线4为第2台设备的开曲线，曲线5为第3台设备的开曲线，曲线6为4台设备的开曲线，从图中可以看出，在不同的运行扬程日，其切换点流量Q是变化的。
