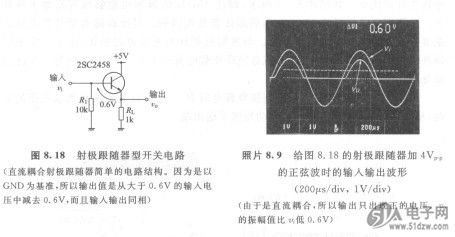

图8.18的电路是给图8.17(c)的电路赋予具AD9775BSVZ体电路常数值的射极跟随器型开关电路。
    照片8.9是给这个电路输入lkHz、4VP-P的正弦波时的输入输出波形。当输入信号Vi的振幅在+0.6V以下时晶体管处于截止状态，所以只有vi的正半周波形作为输出波形钞。出现。而且口。的振幅值总比vi低0.6V(晶体管的BE)。

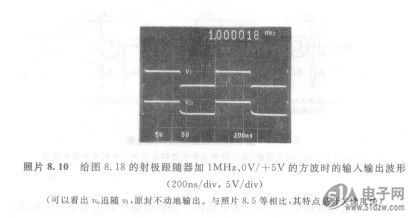

    照片8.10是给图8.18的电路输入1MHz、OV/+5V方波时的输入输出波形。因为输出波形就是晶俸管的发射极电位，所以它追随输入信号，输出的是OV/+4.4V的方波。也就是说由于这个电路是射极跟随器的变形，所以输入输出信号的相位也与放大电路的情况相同，都是同相的。
