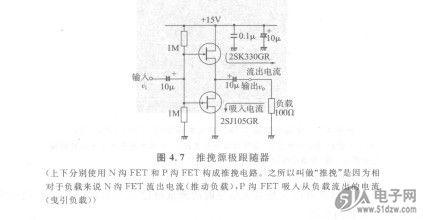

图4.7的电路是为了改善由于空载电流引起MSP430F2274IDAR输出波形被限幅的缺点，用P沟JFET源极跟随器替代源极电阻的电路，称为推挽源极跟随器(Push Pull SourceFollower)。

    这个电路的工作是对于负载来说N沟FET电流流出（推动负载），P沟FET吸入从负载流出的电流（曳引赁载），所以称为推挽电路。
    与单管FET的源极跟随器不同，流过负载的电流全部通过上面或者下面的FET，所以输出波形不会被限幅。
    照片4.8是图4.7的电路接RL=lOOc/的负载，输入lkHz、2VP-P的正弦波时的输入输出波形。由于输出波形是0.8Vp(±0.4V)，所以lOOQ的负载上流过的电流为±4mA（一±0.4Vl100CI）。输出波形的正、负半周都没有被切去。
    但是，如果是无负载情况，输出电平应该是2VP-P。而这个电路中是0.8Vp，振幅降低了。这是因为电路的输出阻抗对于所接续的100Q负载来说是一个不能够忽略的值。
